تفاصيل المنتج:
شروط الدفع والشحن:
|
اكتب: | القطب المستقيم ، القطب الشد ، بدوره القطب | علاج او معاملة: | الجلفنة |
---|---|---|---|
سرعة الرياح: | 44 م / ث | Torlance من dimenstion: | + - 2٪ |
عامل الأمان: | 1.8 | ||
تسليط الضوء: | قطب كهربائي أنبوبي فولاذي بطول 32 مترًا,قطب كهربائي أنبوبي فولاذي مجلفن,عمود كهربائي أنبوبي فولاذي لنقل الحركة |

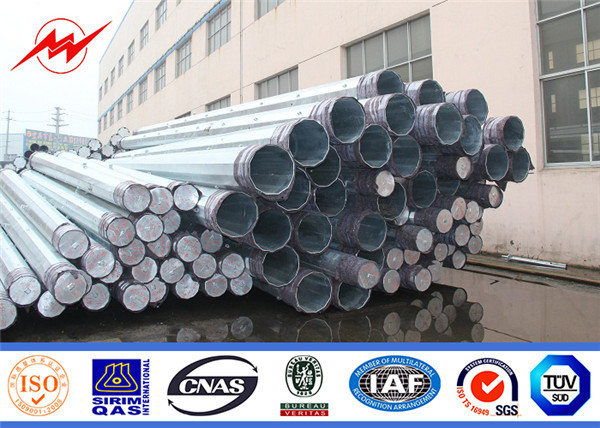

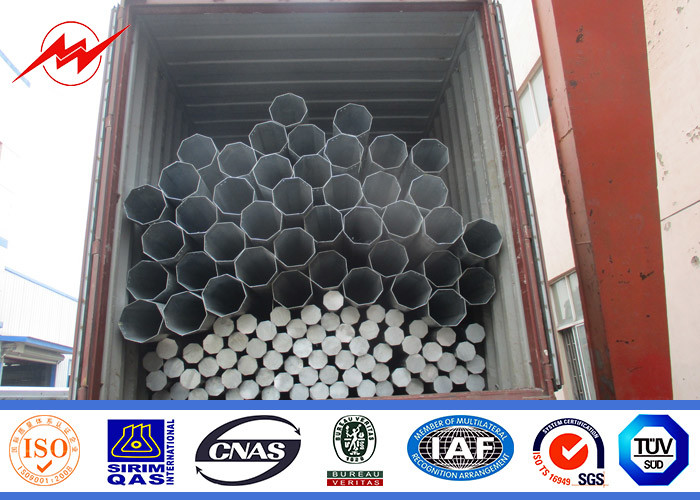

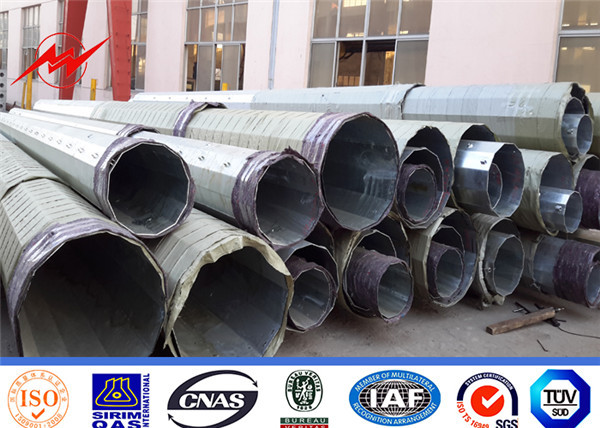

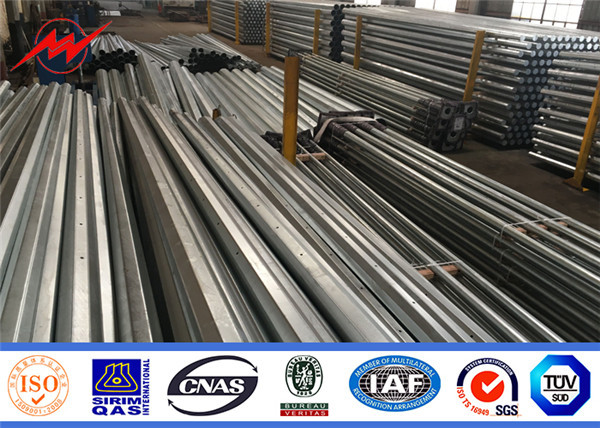

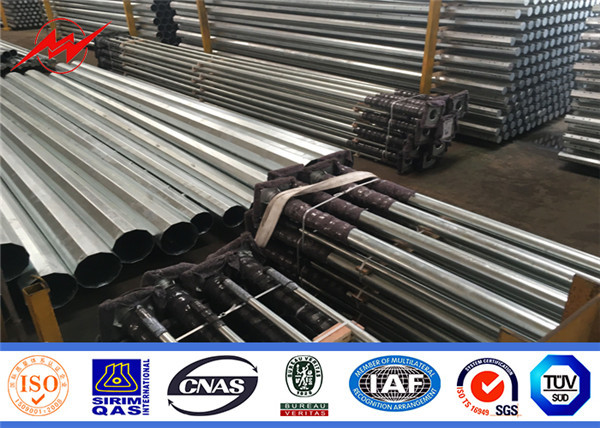

32m القطب الصلب لنقل الطاقة الكهربائية المجلفن / القطب أنبوبي الصلب / برج الصلب
تحديد
مادة: |
الفولاذ المدلفن على الساخن ، Q235 ، Q345 ، S235 ، أو حسب الطلب |
ارتفاع القطب |
3 م - 15 م |
الطول |
في غضون 16 م تتشكل مرة واحدة بدون وصلة انزلاق |
سمك الحائط |
2.5 مم -20 مم أو اختياري |
شكل القطب: |
دائري ، مضلع ، مثمن ، مخروطي |
نوع الذراع: |
ذراع واحد ، ذراع مزدوج ، أو حسب طلب العملاء |
طلب: |
طريق ، شارع ، شارع ، طريق سريع ، متنزه ، مربع |
نطاق درجة حرارة |
-35 درجة مئوية ~ + 45 درجة مئوية |
سرعة الرياح القصوى |
ضغط الرياح 160 كم / ساعة |
شنت لوحة القاعدة |
لوحة القاعدة مربعة الشكل أو مثمنة الأضلاع أو دائرية الشكل مع فتحات مشقوقة لمسمار التثبيت والأبعاد حسب متطلبات العميل. |
شنت الأرض |
الطول المدفون تحت الأرض حسب متطلبات العميل. |
مواصفات القطب الكهربائي- الكونغو | ||||||
ارتفاع | تحميل (KN) | القطر العلوي (مم) | القطر السفلي (مم) | سمك الجدار (مم) | شكل القطب | ارتفاع الحمل (مم) |
8 م | 2.5 | 100 | 210 | 2.75 | 8 | 6.2 |
8 م | 5 | 120 | 290 | 2.75 | 8 | 6.2 |
8 م | 6.5 | 130 | 330 | 2.75 | 8 | 6.2 |
8 م | 8 | 170 | 360 | 2.75 | 8 | 6.2 |
8 م | 10 | 180 | 405 | 2.75 | 8 | 6.2 |
10 م | 11 | 145 | 334 | 3 | 12 | 8 |
11 م | 6 | 120 | 246 | 3 | 12 | 8.9 |
11.8 م | 5 | 150 | 355 | 3 | 8 | 9.4 |
11.8 م | 6.5 | 180 | 400 | 3 | 8 | 9.4 |
11.8 م | 8 | 190 | 440 | 3 | 8 | 9.4 |
11.8 م | 10 | 190 | 450 | 3.5 | 8 | 9.4 |
11.8 م | 12.5 | 220 | 500 | 3.5 | 8 | 9.4 |
11.8 م | 16 | 230 | 560 | 3.5 | 8 | 9.4 |
11.8 م | 20 | 240 | 585 | 4 | 8 | 9.4 |
11.8 م | 25 | 260 | 655 | 4 | 8 | 9.4 |
11.8 م | 32 | 260 | 660 | 5 | 8 | 9.4 |
مقدمة
يشتمل برج الطاقة الكهربائية على برج فولاذي زاوية ، فولاذ أنبوبي مدبب ، إطار محطة فرعية للمحول ، إطار محطة طاقة ، إلخ.
برج الطاقة الكهربائية هو هيكل الهيكل الفولاذي للأسلاك الكهربائية الداعمة ، مع الحفاظ على مسافة حكيمة من أسلاك النقابة والمباني على الأرض.وفقًا للمظهر ، يمكن تقسيم برج الطاقة إلى برج من النوع الزجاجي ، وبرج من نوع رأس القط ، وبرج من نوع Shang ، وبرج من نوع Gan وبرج doliform.على أساس التطبيق ، يمكن فصل برج الطاقة إلى برج من نوع الشد ، وبرج من النوع الخطي ، وبرج من نوع الزاوية ، وبرج من نوع التحويل ، وبرج طاقة من النوع الطرفي ، وبرج طاقة من النوع المعبر.ميزة التصميم لجميع الأبراج هي هيكل الجمالون الفضائي ، والذي يتم تشكيله بزاوية فولاذية متساوية الأضلاع ، وتصنع من مواد Q235 (A3F) و Q345 (16Mn) واستخدام الترباس الأسود لقوة القص لتوصيل أجزاء العمود.يتكون البرج بشكل أساسي من زاوية فولاذية ولوحة فولاذية متصلة ومسامير ، وبعضها جزء مكون من لحام اللوح الفولاذي ، كقاعدة العمود.جزء البرج البسيط الذي يجعل التآكل بالزنك الساخن ، النقل ، البناء والتركيب سهل للغاية.عادة ما تستخدم الأغلال على العمود الرئيسي للبرج الذي يقل ارتفاعه عن 60 مترًا لراحة العمال في الصعود.
يستخدم برج الأنبوب الفولاذي بشكل أساسي بين خطوط نقل الجهد العالي ، مع مكان معلق لقضيب الصواعق في الأعلى ، وجسم برج يربط بمسامير بذراع متقاطع به مكان معلق للأسلاك.السطح المتقاطع للبرج مستطيل ، ومحور سطح التقاطع للبرج والذراع المتقاطع زاوية من 0 إلى 90 درجة.في التطبيق العملي ، يمكن حفظ المواد الخام من تقصير محيط سطح التقاطع من خلال تحمل أقصى لحظة الانحناء من ماكرو سطح التقاطع المستطيل.
الخصائص الرئيسية
1. مصطلح السعر: EXW ، FOB ، CFR أو CIF.
يشمل السعر عمود العمود ولوحة القاعدة والذراع المتقاطع وجزء المرساة.
ميناء الشحن: ميناء شنغهاي.بالنسبة لسعر FOB أو CFR أو CIF ، يرجى تحديد النموذج الدقيق الذي تحتاجه ، وإخبارنا بكمية طلبك حتى نتمكن من حساب رسوم النقل المحلية والشحن البحري.
2. موك: 1 مجموعات حسب الطلب
3. الدفع: عادة 30٪ من T / T كوديعة ، والتوازن عن طريق T / T أو L / C في الأفق قبل الشحن.يمكن التفاوض على طريقة دفع أخرى.
4. وقت التسليم: يمكن أن تكون البضائع جاهزة للشحن في غضون 10 أيام عمل بعد تلقي الودائع.
5 الضمان: 30 سنة
6 المعالجة السطحية: الجلفنة بالغمس الساخن
