تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | الصلب ، GR65 ، مع قوة الخضوع الدنيا 460mpa | طلب: | نقل وتوزيع الطاقة الكهربائية |
|---|---|---|---|
| المعالجة السطحية: | المجلفن بالغمس الساخن ، المجلفن بالغمس الساخن التالي ASTM123 | اللون: | طلب العميل |
| ارتفاع: | من قبل العميل المطلوبة | اسم: | أعمدة الطاقة المعدنية |
| تسليط الضوء: | 8m القطب المجلفن بالغمس الساخن,القطب المجلفن بالغمس الساخن Q235,قطب الطاقة الكهربائية للمرافق |
||

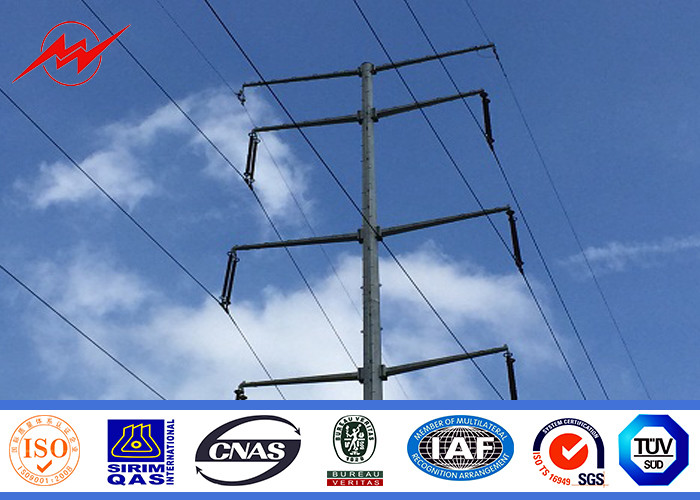

القطب الكهربائي المجلفن بالغمس الساخن للنقل الكهربائي
سمات:
1. الأبراج المختلفة هي هيكل إطار الفضاء.تتكون القضبان من فولاذ زاوية متساوية الأضلاع أو مزيج من زاوية الصلب.
2. المواد بشكل عام Q235 ، Q345 و Q420.الاتصال بين القضبان هو الترباس الخام.
3. تراجع الساخنة المجلفن المضادة للتآكل.مناسب جدًا للنقل والتشييد.
4. نضع مسامير على أحد الأرجل الرئيسية لتسهيل صعود عمال البناء إلى البرج للتشغيل
|
رقم.
|
وصف
|
المواصفات التفصيلية ومعايير التصميم الرئيسية
|
|
1
|
كود التصميم
|
1. المعيار الوطني الصيني:
أ.DL / T 5154-2002 اللائحة الفنية لتصميم هياكل الأبراج والعمود لخط النقل العلوي ب.DL / T 5219-2005 اللائحة الفنية لتصميم أساس خط النقل العلوي 2. المعيار الأمريكي: أ.ASCE 10-97-2000 تصميم هياكل نقل الصلب المشبك ب.ACI 318-02 متطلبات كود البناء للخرسانة الإنشائية |
|
2
|
تصميم البرمجيات
|
برج PLS و MS ، SAP2000 ، AutoCAD ، STW ، TWsolid ، SLCAD إلخ
|
|
3
|
تحميل التصميم
|
حسب المتطلبات والمواصفات من قبل العملاء في جميع أنحاء العالم.
|
|
4
|
اختبار الحمل / الاختبار التدميري
|
يمكننا ترتيب ذلك من قبل السلطة الحكومية إذا لزم الأمر وتكلفة هذا النوع من الاختبار منفصلة عن البرج
التسعير. |
|
5
|
الجهد االكهربى
|
33KV ، 66 / 69KV ، 110KV ، 220KV / 230KV ، 330KV ، 380 / 400KV ، 500KV ، 750KV ، 800KV ، 1000KV خط نقل
|
|
6
|
الجلفنة بالغمس الساخن
|
ISO 1461-2009 ، ASTM A123
|
|
7
|
درجة الصلب
|
1. الفولاذ الإنشائي ذو السبائك المنخفضة ذو القوة العالية: Q420B وهو ما يعادل ASTM Gr60
2. الفولاذ الإنشائي منخفض السبائك ذو القوة العالية: Q355B وهو مكافئ لـ ASTM Gr50 أو S355JR 3. الفولاذ الإنشائي الكربوني: Q235B وهو ما يعادل ASTM A36 أو S235JR |
|
8
|
البراغي والصواميل
|
بشكل أساسي مسامير ISO 898 من الدرجة 6.8 و 8.8 لكل من المعايير الصينية و ISO و DIN
|
|
9
|
نوع البرج
|
الأبراج الزاويّة ، الأبراج الأنبوبية ، الصاري المشدود ، البرج الأحادي
|
|
10
|
نوع البرج
|
برج التعليق ، برج الشد ، البرج الميت ، هيكل المحطة الفرعية
|
|
11
|
ضمان
|
هياكل البرج: 10 سنوات
|
|
12
|
فترة العائد الربحي
|
50 سنة
|
|
13
|
وسائل النقل
|
نحن قريبون جدًا من أكبر ميناء في العالم وهو ما يميزنا عن النقل البحري.
|
|
14
|
مراقبة الجودة
|
اتبع نظام ISO 9001 وفحص مراقبة الجودة الصارم للمواد الخام واختبار تجميع النموذج الأولي واختبار الجلفنة وما قبل الشحن
التفتيش على كل من الكمية والنوعية نتعامل مع الجودة أولاً ونسبة التفتيش 100٪. |
| طلب | توزيع الكهرباء |
| شكل | مخروطي ، متعدد الهرم ، عمودي ، متعدد الأضلاع أو مخروطي |
| عذاب البعد | GR65 / A572 ، مقاومة الخضوع الدنيا> = 460n / mm2 |
| قوة | 10 ك.ف ~ 550 ك.ف. |
| عامل الأمان | عامل الأمان لتوصيل النبيذ: 8 عامل الأمان لتأريض النبيذ: 8 |
| تحميل التصميم بالكيلوجرام | يتم تطبيق 300 ~ 1000 كجم على 50 سم من القطب إلى القطب |
| ماركس | لوحة الاسم من خلال البرشام أو الغراء ، النقش ، النقش حسب متطلبات العميل |
| المعالجة السطحية | المجلفن بالغمس الساخن وفقًا لـ ASTM A 123 ، قوة البوليستر الملونة أو أي معيار آخر من قبل العميل مطلوب. |
| مفصل البولنديين | وضع الإدراج ، وضع innerflange ، وضع المفصل وجهاً لوجه |
| تصميم القطب | ضد زلزال 8 درجة |
| سرعة الرياح | 160 كم / ساعة.30 م / ث |
| اساسي | ISO 9001 |
| اللحام | لدينا اختبار للعيوب في الماضي. اللحام المزدوج الداخلي والخارجي يجعل اللحام جميل الشكل معيار اللحام: AWS (American Welding Society) D 1.1 |
| سماكة | 1 ملم إلى 30 ملم |
| عملية الإنتاج | اختبار المواد الخام ← القطع ← القولبة أو الانحناء ← اللحام (الطولي) ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← ديبور ← الجلفنة أو طلاء المسحوق ، الطلاء ← إعادة المعايرة ← الخيط ← الحزم |
| الحزم | أعمدةنا كغطاء عادي بواسطة حصيرة أو بالة القش في الأعلى والأسفل ، على أي حال يمكن أيضًا اتباع العميل المطلوب ، يمكن لكل 40HC أو OT تحميل عدد أجهزة الكمبيوتر التي ستحسب على أساس مواصفات وبيانات العميل فعليًا. |
شركتنا
| تأسست في عام 1991 ، تقع Jiangsu Milky Way Steel Poles في Wuxi ، شرق الصين ، بالقرب من أحد أكبر الموانئ البحرية في الصين ، Shanghai ، Port.لقد تم استخدام منتجاتنا على نطاق واسع في نقل الطاقة ونقل الإشارات والربط للشوارع والطرق والمربعات و palaestra. وما إلى ذلك. لدينا الكثير من الخبرة في التصدير.منذ أول طلب خارجي لنا من باكستان في عام 1991 من أنابيب نقل 132 كيلوفولت ، تم توصيل منتجاتنا إلى أكثر من 70 دولة ومنطقة ، بما في ذلك أمريكا وأستراليا وروسيا وجينميري وسبان والفلبين وماليزيا ودومينيكا والكونغو وتوجو وجونييا قريباً. |
1. بيع المصنع مباشرة.
2. تكامل الصناعة والتجارة.
3. 15 عاما من الخبرة.
4. تصاميم مختلفة.
5. ODM ، OEM مقبول.
6. السداد المرن.
7. اقتباسات سريعة ودقيقة.
8. خدمتنا الجيدة.
9. الدعم الفني عن طريق البريد الإلكتروني.
10. خدمة الاتصال.
11. تقديم فيديو تعليمات الصيانة
