تفاصيل المنتج:
شروط الدفع والشحن:
|
| التسامح البعد: | + - 2٪ | مقاومة الرياح: | 3-500 كم/ساعة |
|---|---|---|---|
| مادة: | GR50 GR65 S500 S355 | ارتفاع: | 69kV 45ft |
| اللحام: | يؤكد اللحام مع مستوى اللحام الدولي لـ CWB | طلاء مسحوق: | لوحة مسحوق البوليستر النقي ، اللون اختياري |
| تصميم: | ضد الزلزال 8 درجة | اسم المنتج: | 69 كيلو فولت 45 قدمًا |
المواصفات:
|
أنواع الطول |
45 قدم | 50 قدم | 55 قدم | 60 قدم | 65 قدم | 70 قدم |
| 13.75م | 15.25م | 16.80م | 18.30م | 19.85م | 21.35م | |
| B (0°-2°) | ||||||
| القطر العلوي (ملم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر المؤخرة (ملم) | 345 | 370 | 395 | 415 | 435 | 455 |
| سمك (ملم) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2°-15°) | ||||||
| القطر العلوي (ملم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر المؤخرة (ملم) | 545 | 585 | 625 | 660 | 700 | 740 |
| سمك (ملم) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15°-30°) | ||||||
| القطر العلوي (ملم) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر المؤخرة (ملم) | 600 | 645 | 690 | 730 | 770 | 805 |
| سمك (ملم) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30°-90°) | ||||||
| القطر العلوي (ملم) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر المؤخرة (ملم) | 680 | 730 | 725 | 765 | 755 | 790 |
| سمك (ملم) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0°-2°) | ||||||
| القطر العلوي (ملم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر المؤخرة (ملم) | 340 | 360 | 385 | 400 | 420 | 440 |
| سمك (ملم) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2°-15°) | ||||||
| القطر العلوي (ملم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر المؤخرة (ملم) | 485 | 520 | 550 | 580 | 615 | 645 |
| سمك (ملم) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15°-30°) | ||||||
| القطر العلوي (ملم) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر المؤخرة (ملم) | 520 | 540 | 565 | 595 | 615 | 640 |
| سمك (ملم) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30°-90°) | ||||||
| القطر العلوي (ملم) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر المؤخرة (ملم) | 585 | 620 | 650 | 680 | 715 | 765 |
| سمك (ملم) | 6 | 6 | 6 | 6 | 6 | 6 |
التثبيت
-إزالة كل المعدات من على القطب أثناء التجميع
-أحيطي بسلسلة حول عمود القطب في كل قسم
-أصلحوا القضيب في الجزء العلوي إلى قطعة واحدة من القضيب
-السلسلة في الجزء السفلي ثابتة بقوة و ثابتة في مركز الجاذبية
-اجعل القضيب الصلب عموديًا عن طريق تشديد القضيب في الجزء العلوي
-أصلح القضيب الصلب
-أزيلوا الوشاح

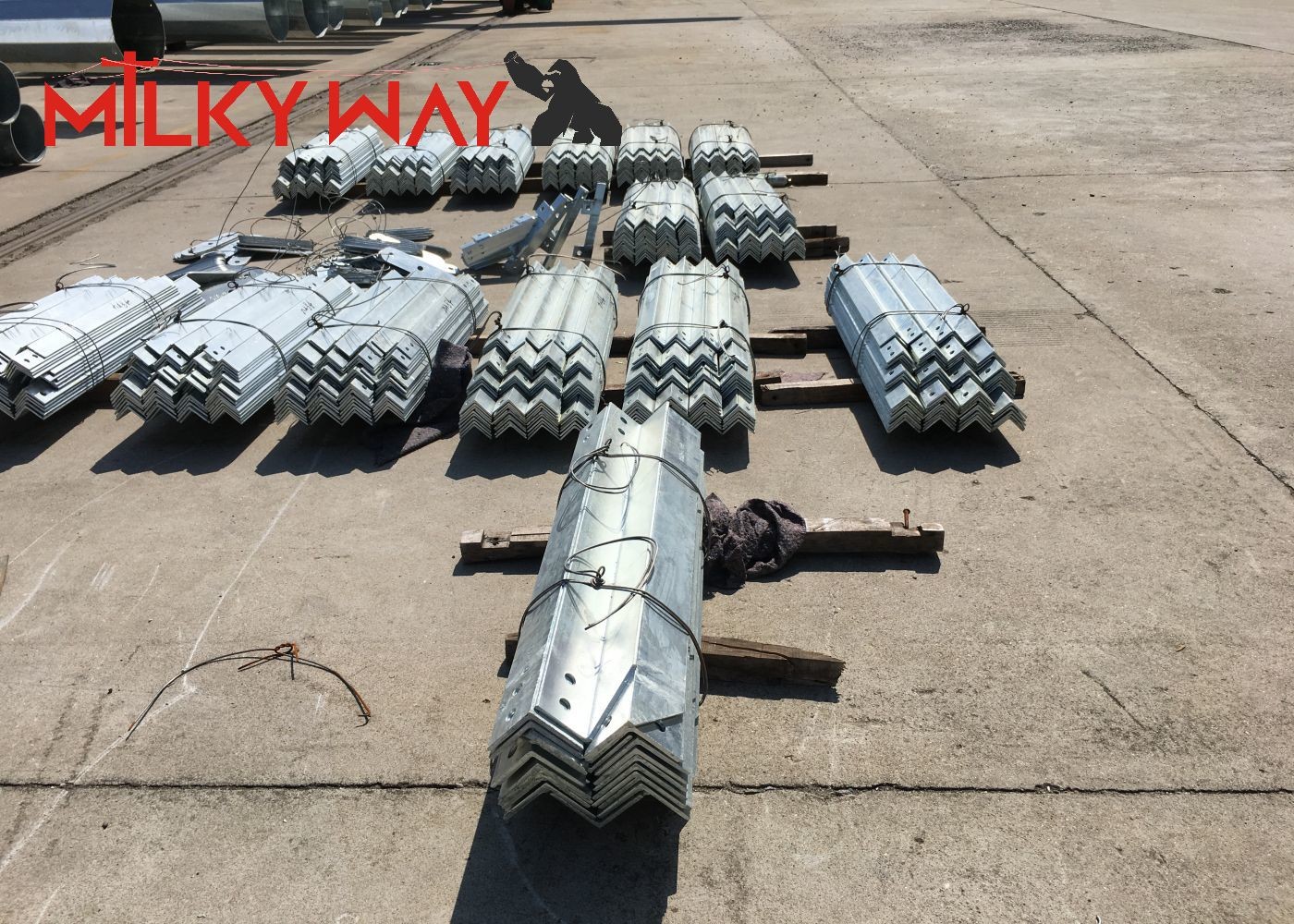

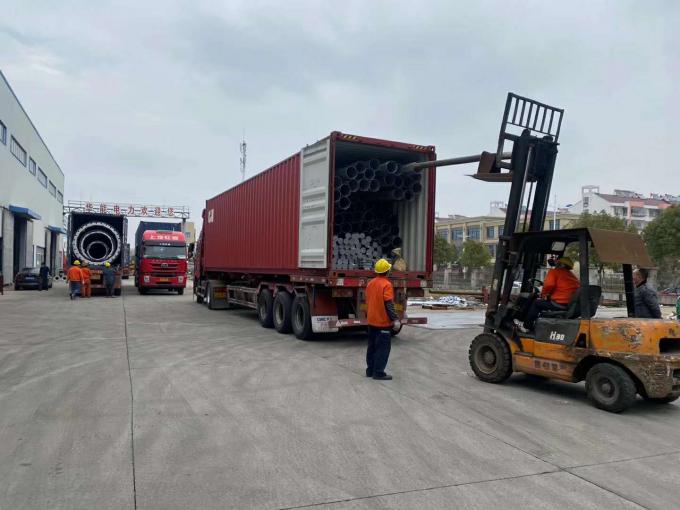

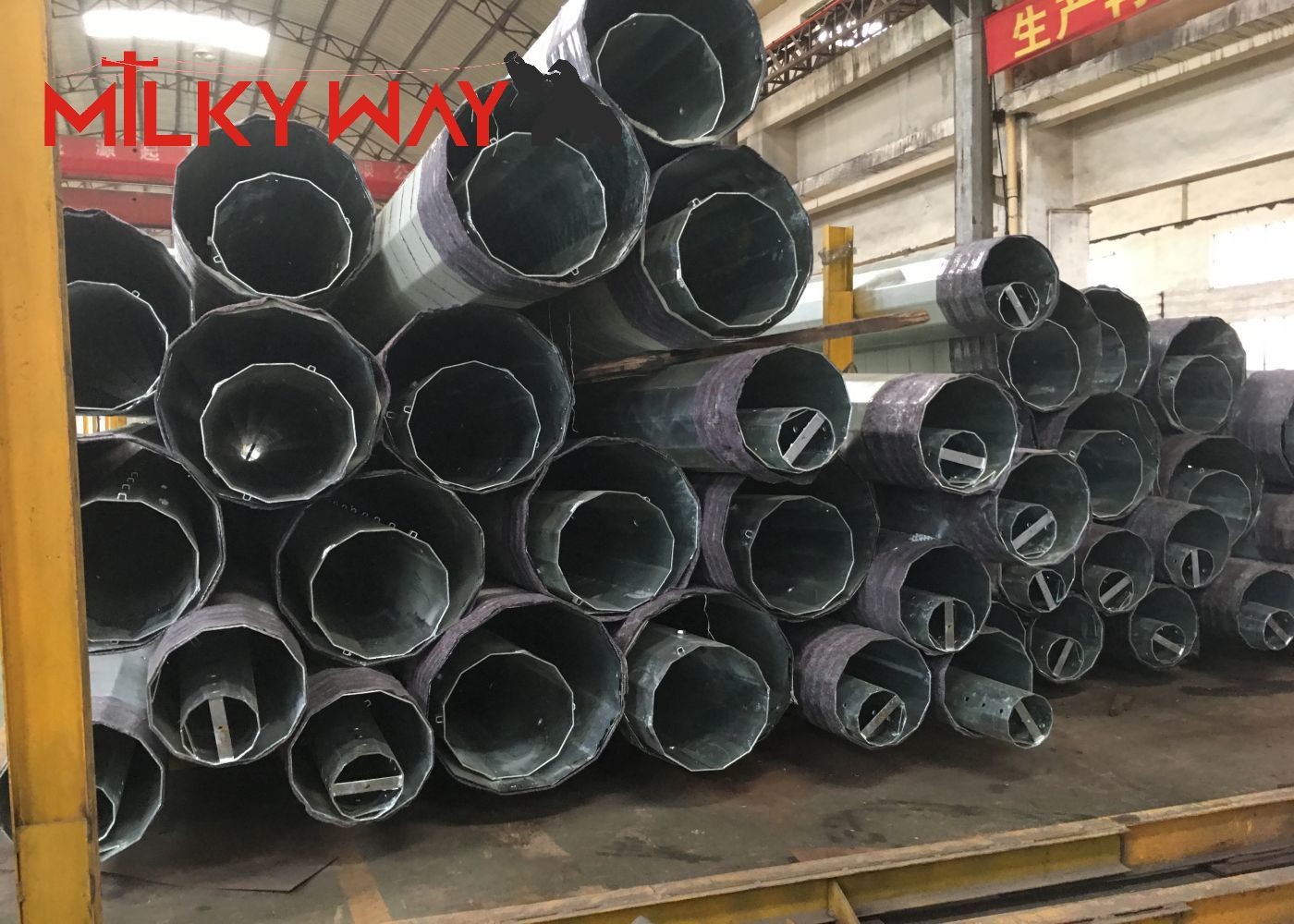

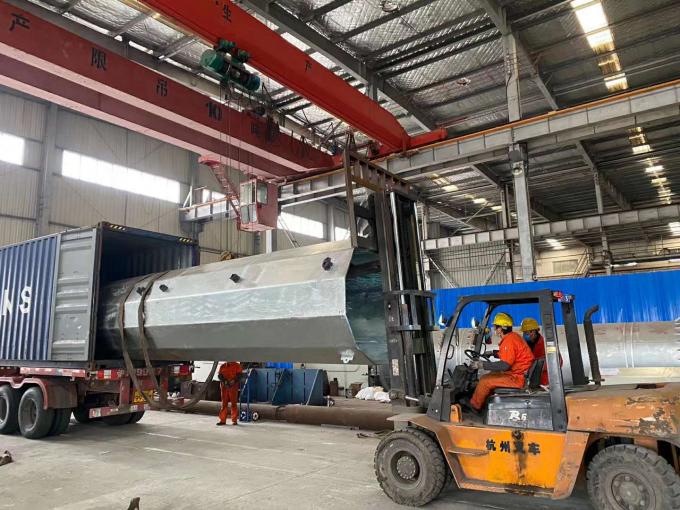

التعبئة والشحن
لدينا أعمدة كالمعتاد تغطية بواسطة الصفيحة أو قش في الأعلى والأسفل والخشب بين الأعمدة لتجنب الضرر على الغلفة من القطب ، على أية حال يمكن أيضا بعد حسب الطلب من العميل ،يمكن حساب قدرة الحمل من 40HC أو OT على أساس حساب العميل المواصفات الفعلية والبيانات.
الأسئلة الشائعة:
1.سعر المدة: EXW، FOB، CFR أو CIF.
السعر يتضمن عمود القطب، لوحة القاعدة، الذراع العرضية وجزء المرساة.
ميناء الشحن: ميناء شنغهاي. للأسعار FOB، CFR أو CIF، يرجى تحديد النموذج الدقيق الذي تحتاجه،وأخبرنا كمية طلبك حتى نتمكن من حساب رسوم النقل المحلية والشحن البحري.
2. الـ MOQ: 1 مجموعات لخصيص
3.الدفع: عادة 30٪ بواسطة T / T كإيداع ، والتوازن بواسطة T / T أو L / C عند الرؤية قبل الشحن. يمكن التفاوض على طريقة دفع أخرى.
4.وقت التسليم: يمكن أن تكون البضائع جاهزة للشحن في غضون 10 أيام عمل بعد استلام الودائع.
5الضمان: 30 سنة
6.معالجة السطحالتصديق بالغليان الساخن

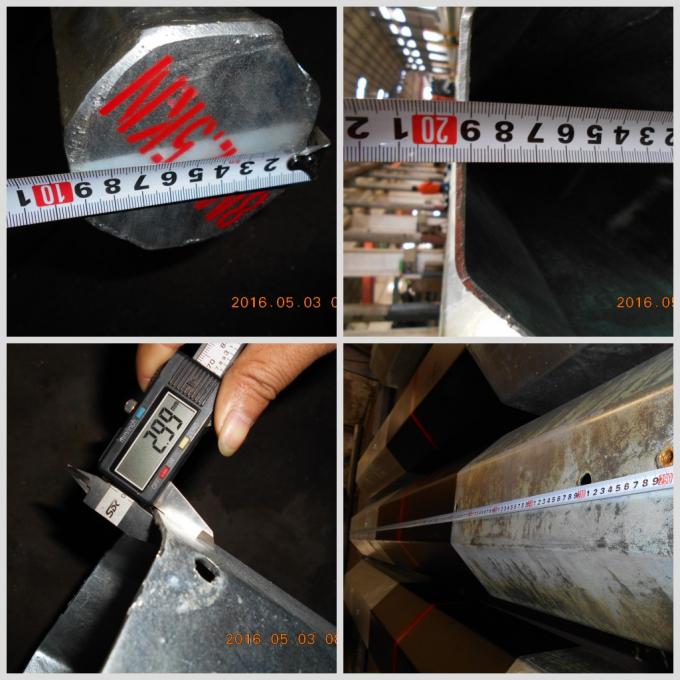

الاختبار:
قبل التحميل، يمكننا أن نفعل اختبار التوتر وفقا لمتطلبات العميل.
