معلومات سريعة
محطة وقوف السيارات الضوء القطب هو حل تطبيق الإضاءة التي تحققت من خلال التصميم الأساسي ومناسبة بشكل مثالي لإضاءة الشوارع السكنية وأغراض الإضاءة التجارية.الطول القياسي القياسي للسلسلة Avenue هو 12m مع الحد الأقصى القياسي للوصول إلى 4.5m (الدورية المتجعدة) و 3m (التربيعية المتجعدة) ، ومع ذلك يمكن تصميم ارتفاعات ومنافذ مختلفة.
تفاصيل سريعة لموقف السيارات عمود الضوء
| البند | 6 MTR |
| البناء المادي | SS355JR |
| عدد الحوائط الطولية | قطب واحد |
| القطع العرضي للعمود في متعددة الأطراف | مستديرة |
| سمك | 2.5ملم2.75ملم، 3ملم،3.5 ملم، 4 ملم |
| طول القسم الفردي | 6000 ملم |
| القاعدة والقمة (OAF) | 60mm-300mm |
| سمك التصبغ ((متوسط) | 75 ميكرو |
عملية التقطيع
المواد
المواد المستخدمة في تصنيع مكونات القطب ستكون وفقا للمعايير الدولية ووفقا لمواصفات المشروع.
المواد الرئيسية هي Q235، Q345، Gr65 أو كما هو محدد في مواصفات العميل.
النهاية
يتم تصفية العمود والصفحة الأساسية وقفاز الذراع وغيرها من الملحقات بالصمغ الساخن وفقًا لمعيار BS EN 1461 ومراجعاته الأخيرة ، والحد الأدنى لسمك الطلاء المتوسط وفقًا لمعيار BS EN 1461 ،أو حسب متطلبات العميل، ولكن ليس أكثر من 70 ميكرون في المتوسط.
لا يتم لحام أو قطع أو حفر بعد التصبغ.
المسامير الراسخة بما في ذلك المكسرات والشاشات هي سوداء الخام أو مغلفة بحرارة بحسب ASTM A 123 حسب المتطلبات المخصصة.
التطبيق:
الشكل
1الارتفاع: إضاءة الشوارع القطب من ارتفاعات من 4m إلى 20m تغطي جميع متطلبات إضاءة الشوارع في الهواء الطلق تقريبًا.عادةً ما تكون مصنوعة من عمود فولاذي مخروط ذو شكل ثمانية أو مخروط، مع أبعاد تتوافق مع تحليل الهيكل التصميم، ومتطلبات المعايير الدولية، ووفقا لمتطلبات العميل.
2. أقسام القطب: يتم صنع القطب الوحيد الذي يصل ارتفاعه إلى 12 مترًا من شريحة عمود واحدة. يتم صنع القطب الذي يصل ارتفاعه إلى 20 مترًا من قطعتين مع الحد الأدنى لطول التداخل 1.5 مرات قطر الجزء السفلي من الجزء العلوي.
3العمود: يتم تصنيع العمود من ورقة فولاذية مطوية إلى الشكل المطلوب وملحومة على طول بواسطة آلة لحام قوس أوتوماتيكية.
4الصفيحة الأساسية: الصفيحة الأساسية مربعة الشكل مع ثقوب متشققة مناسبة للمسامير الراسخة. يتم لحام الصفيحة الأساسية إلى الجزء السفلي من العمود عن طريق لحام الفيليت المزدوج ، وفقًا للمعايير الدولية.

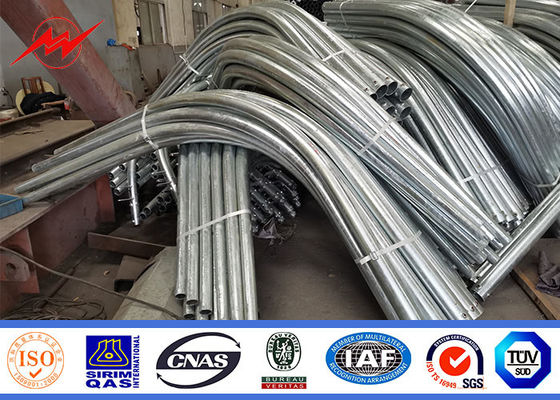

5العصا: تكون العصا لنقل الأضواء في شكل وأبعاد تتوافق مع متطلبات العميل ومواصفات الأضواء.تم تجهيز أعلى العمود مع المكسرات لحام إلى العمود كما هو مبين على الرسومات لدينا.
6المسمار: يتم توفير المسمار لتثبيت الصفيحة الأساسية إلى الأساس الخرساني مع المكسرات اللازمة والغسالات وفقا للتحليل الهيكلي.
7: باب الخدمة: يتم تعزيز فتحة الباب للحفاظ على قوة العمود.
8المصباح: مصباح LED متاح أو محدد في متطلبات العميل.
تصميم المنتج
الشركة:
جيانغسو درب التبانة متخصصة في تقديم مجموعة واسعة من القطبين الثمانية الأطراف التي تستخدم في أعمدة مصابيح الشوارع.يتم تصنيع هذه القطب باستخدام المواد الخام عالية الجودة مثل الفولاذ Q235 وأحدث التقنيات وفقا لمعايير الجودة الدوليةوعلاوة على ذلك، فهي متوفرة في خيارات مخصصة لتناسب متطلبات متنوعة من العملاء.
