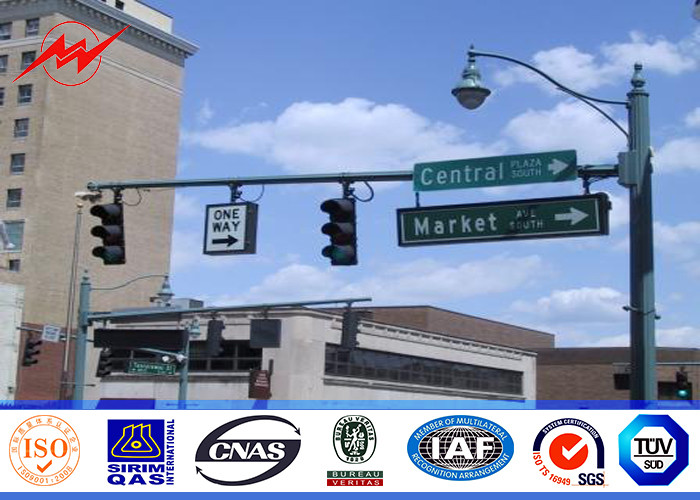

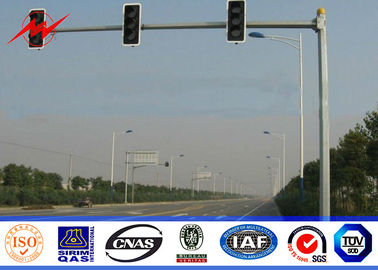

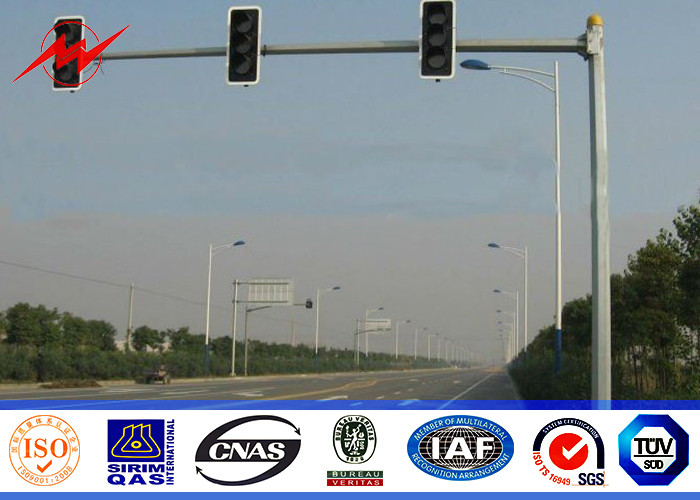

3m ارتفاع Q235 مادة إشارة المرور المجلفنة مع قوس مزدوج 1500 مم لإشارة المرور على الطرق السريعة
تفاصيل سريعة لقطب إشارة المرور
خيار |
الإرتفاع من 3 م إلى 45 م |
عملية الإنتاج |
اختبار المواد الخام ← القطع ← الانحناء ← Welidng (طولي) ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← Deburr ← الجلفنة أو طلاء المسحوق ، الطلاء ← إعادة المعايرة ← الخيط ← الحزم |

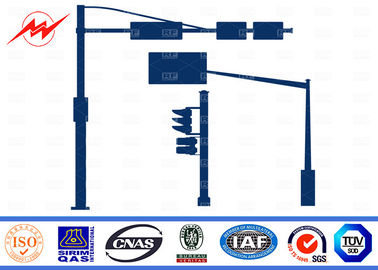

نظرة عامة على الرسم
مواد
تكون المواد المستخدمة في تصنيع مكونات العمود مطابقة للمعايير الدولية وحسب مواصفات المشروع.
المواد الرئيسية هي Q235 ، Q345 ، Gr65 أو كما هو محدد في مواصفات العميل.
التشطيب
العمود ولوحة القاعدة وقوس الذراع وغيرها من الملحقات مجلفنة بالغمس الساخن وفقًا لمعيار BS EN 1461 ومراجعاته الأخيرة ، يكون الحد الأدنى لمتوسط سماكة الطلاء وفقًا لمعيار BS EN 1461 ، أو وفقًا لمتطلبات العميل ، ولكن ليس أكثر من 70 ميكرون في المتوسط .
لا يتم إجراء اللحام أو القطع أو الحفر بعد الجلفنة.
مسامير التثبيت بما في ذلك الصواميل والغسالات من الأسود الخام أو المجلفن بالغمس الساخن وفقًا لـ ASTM A 123 وفقًا للمتطلبات المخصصة.
شكل
1. الارتفاع: أعمدة إنارة الشوارع من ارتفاعات من 4 أمتار إلى 20 مترًا تغطي تقريبًا جميع متطلبات إنارة الشوارع الخارجية ، وعادة ما تكون مصنوعة من أعمدة فولاذية مدببة ذات شكل مثمن أو مخروطي الشكل ، بأبعاد تتوافق مع تحليل التصميم الهيكلي ، والمعايير الدولية المتطلبات ، وحسب متطلبات العميل.
2. أقسام العمود: يتم تصنيع الأعمدة التي يصل ارتفاعها إلى 12 مترًا فقط من جزء عمود الدوران.الأعمدة التي يصل ارتفاعها إلى 20 مترًا مصنوعة من جزأين بطول تداخل أدنى يبلغ 1.5 مرة قطر قاع الجزء العلوي.
3. الأعمدة: الأعمدة مصنوعة من صفائح فولاذية مطوية بالشكل المطلوب وملحومة طولياً بواسطة آلة اللحام القوسي الأوتوماتيكية.
4. لوحة القاعدة: لوحة القاعدة مربعة الشكل مع فتحات مشقوقة مناسبة لمسامير التثبيت.يتم لحام الصفيحة القاعدية في أسفل العمود بواسطة لحام شرائح مزدوج ، وفقًا للمعايير الدولية.
5. الأقواس: تكون الأقواس الخاصة بحمل تركيبات الإضاءة في شكل وأبعاد تتوافق مع متطلبات العميل ومواصفات تجهيزات الإضاءة.تم تجهيز الجزء العلوي من العمود بصواميل ملحومة بالعمود كما هو موضح في رسوماتنا.
6. مسمار التثبيت: يتم تزويد مسامير التثبيت لتثبيت لوحة القاعدة بالأساس الخرساني بالصواميل والغسالات المطلوبة وفقًا للتحليل الإنشائي.
7: باب الخدمة: حجم وموقع فتح الباب حسب متطلبات العميل ومطابقته لأبعاد الفتحة.يتم تعزيز فتح الباب للحفاظ على قوة العمود.
8. المصباح: ضوء LED متوفر أو محدد في متطلبات العميل.
تصميم قطب إشارة المرور

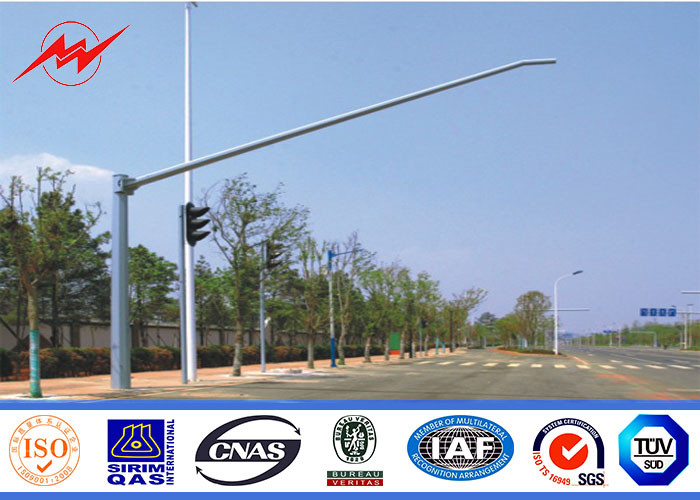

المزيد من الصور:
شركة:
تتخصص Jiangsu Milky Way في تقديم مجموعة واسعة من الأعمدة المثمنة التي تستخدم في أعمدة إنارة الشوارع.يتم تصنيع هذه الأعمدة باستخدام مواد خام عالية الجودة مثل الفولاذ Q235 وأحدث التقنيات وفقًا لمعايير الجودة العالمية.علاوة على ذلك ، هذه متوفرة في خيارات مخصصة لتناسب المتطلبات المتنوعة للعملاء.
