صلب
المواد متوافقة مع NF EN 10025
قياسي ومعيار NF EN 10149 ، له الخاصية التالية.
- قوة الخضوع = 355 نيوتن / مم 2
- تظل المتانة على حالها تحت 20 درجة تحت الصفر.
- الجلفنة طبقًا للمواصفة القياسية NFA35503 الفئة 1.
تخصيص:
دعوى ل | توزيع الكهرباء |
شكل | مخروطي ، متعدد الهرم ، عمودي ، متعدد الأضلاع أو مخروطي الشكل |
مادة | عادة Q345B / A572 ، الحد الأدنى لمقاومة الخضوع> = 345 ن / مم 2 Q235B / A36 ، مقاومة الخضوع الدنيا> = 235 ن / مم 2 بالإضافة إلى الملف المدلفن على الساخن من Q460 ، ASTM573 GR65 ، GR50 ، SS400 ، SS490 ، إلى ST52- |
تورلانس من البعد | + - 2٪ |
سلطة | 10 ك.ف ~ 550 ك.ف. |
عامل الأمان | عامل الأمان لتوصيل النبيذ: 8 عامل الأمان لتأريض النبيذ: 8 |
تحميل التصميم بالكيلوجرام | يتم تطبيق 300 ~ 1000 كجم على 50 سم من القطب إلى القطب |
ماركس | Nane palte من خلال البرشام أو الغراء ، النقش ، النقش حسب متطلبات العميل |
المعالجة السطحية | تراجع الساخنة المجلفن بعد ASTM A 123 ، قوة البوليستر الملونة أو أي معيار آخر من قبل العميل المطلوبة |
مفصل البولنديين | وضع الإدراج ، وضع innerflange ، وضع المفصل وجهاً لوجه |
تصميم القطب | ضد زلزال 8 درجة |
سرعة الرياح | 160 كم / ساعة.30 م / ث |
الحد الأدنى من قوة الخضوع | 355 ميجا باسكال |
الحد الأدنى من قوة الشد القصوى | 490 ميجا باسكال |
أقصى قوة شد نهائية | 620 ميجا باسكال |
اساسي | ISO 9001 |
طول لكل قسم | في غضون 14 مترًا تتشكل مرة واحدة بدون وصلة انزلاقية |
اللحام | لدينا اختبار عيوب في الماضي. اللحام المزدوج الداخلي والخارجي يصنع اللحام جميل الشكل معيار اللحام: AWS (American Welding Society) D 1.1 |
سماكة | 1 مم إلى 30 مم |
عملية الإنتاج | اختبار المواد الراجعة ← Cutj ← قولبة أو ثني ← Welidng (طولي) ← التحقق من الأبعاد ← لحام الفلنجة ← حفر حفرة ← معايرة ← ديبور ← جلفنة أو مسحوق الطلاء ، الطلاء ← إعادة المعايرة ← الخيط ← الحزم |

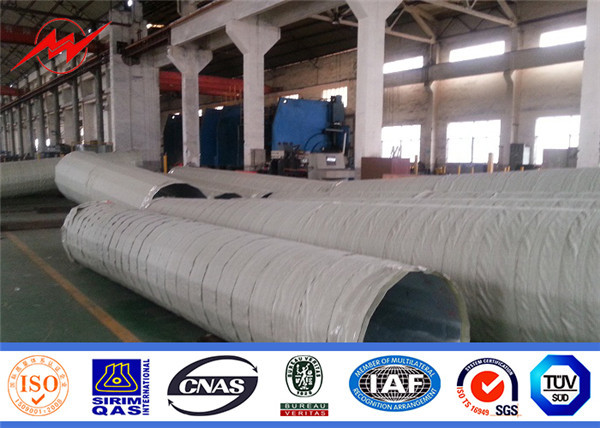

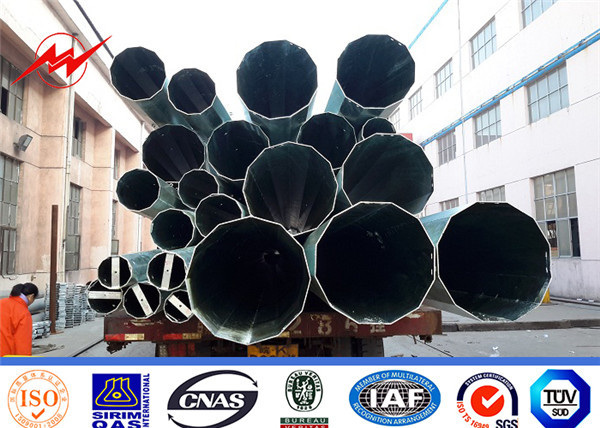

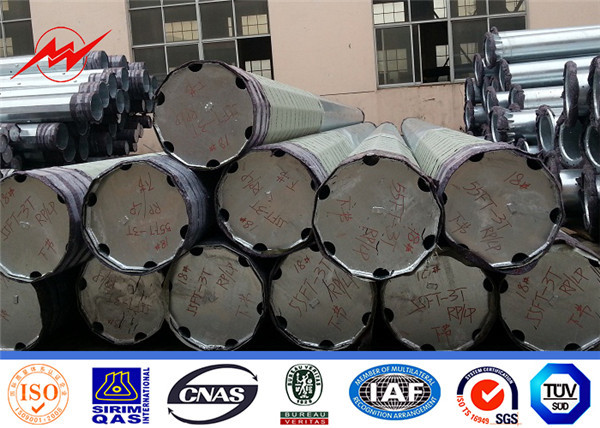

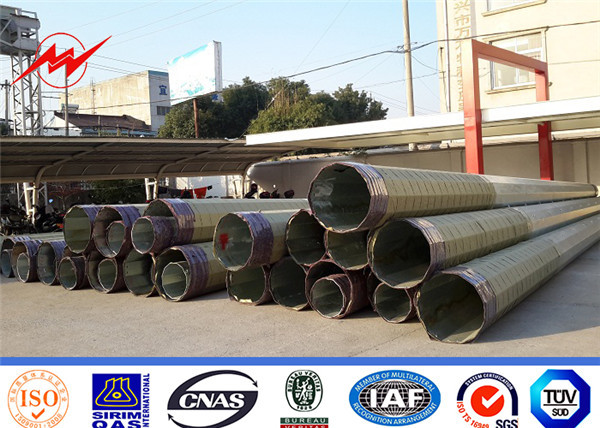

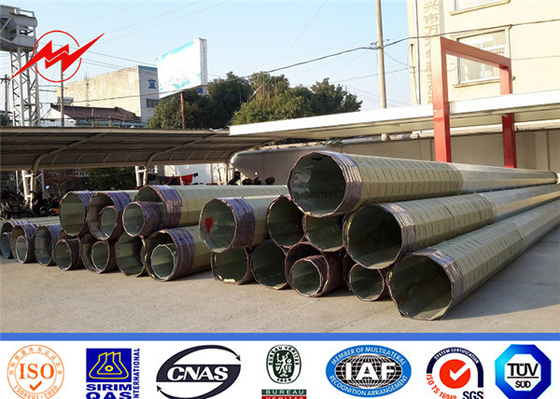

الحزم | أعمدةنا كغطاء عادي بواسطة حصيرة أو بالة القش في الأعلى والأسفل ، على أي حال يمكن أيضًا متابعة العميل المطلوب ، يمكن لكل 40HC أو OT تحميل عدد أجهزة الكمبيوتر سوف قاعدة الحساب على العميل في الواقع المواصفات والبيانات |
عملية الإنتاج
اختبار المواد الخام ← القطع ← الثني ← اللحام (الطولي) ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← تجميع العينة ← تنظيف السطح ← الجلفنة أو الطلاء بالمسحوق ، الطلاء ← إعادة المعايرة ← الحزم
صناعة التسامح
-طول المكون: -25 مم إلى 75 مم
- الاستقامة: 2 مم / م
-درجة الالتواء: 1 درجة لكل 3 أمتار
- التقييم: الحد الأقصى 3٪
- متوسط القطر: +/- 0.5٪
-طول الانزلاق: +/- 150 مم
