GR50 الجودة الصلب المجلفن القطب المرافق الكهربائية
تحديد:
|
أنواع طول |
45 قدم | 50 قدم | 55 قدم | 60 قدم | 65 قدم | 70 قدم |
| 13.75 م | 15.25 م | 16.80 م | 18.30 م | 19.85 م | 21.35 م | |
| ب (0 درجة -2 درجة) | ||||||
| القطر العلوي (مم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر بعقب (مم) | 345 | 370 | 395 | 415 | 435 | 455 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| ه (2 درجة -15 درجة) | ||||||
| القطر العلوي (مم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر بعقب (مم) | 545 | 585 | 625 | 660 | 700 | 740 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| درجة مئوية (15 درجة - 30 درجة) | ||||||
| القطر العلوي (مم) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر بعقب (مم) | 600 | 645 | 690 | 730 | 770 | 805 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| د (30 درجة -90 درجة) | ||||||
| القطر العلوي (مم) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر بعقب (مم) | 680 | 730 | 725 | 765 | 755 | 790 |
| سمك (مم) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0 درجة -2 درجة) | ||||||
| القطر العلوي (مم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر بعقب (مم) | 340 | 360 | 385 | 400 | 420 | 440 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2 درجة -15 درجة) | ||||||
| القطر العلوي (مم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر بعقب (مم) | 485 | 520 | 550 | 580 | 615 | 645 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3 طن (15 درجة -30 درجة) | ||||||
| القطر العلوي (مم) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر بعقب (مم) | 520 | 540 | 565 | 595 | 615 | 640 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| ثلاثي الأبعاد (30 درجة -90 درجة) | ||||||
| القطر العلوي (مم) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر بعقب (مم) | 585 | 620 | 650 | 680 | 715 | 765 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
تثبيت
-إزالة جميع المعدات الموجودة على العمود أثناء التجميع.
- قم بتدوير حبال حول عمود الإيبول من كل قسم.
- ثبت الرافعة في القسم العلوي في كتلة بكرة واحدة.
- القاذفة في الجزء السفلي مثبتة بإحكام ومثبتة في مركز الجاذبية.
- اجعل العمود الفولاذي عموديًا عن طريق شد حبال القسم العلوي.
-إصلاح العمود الفولاذي.
-إزالة القاذفة.
التعبئة والتغليف والشحن

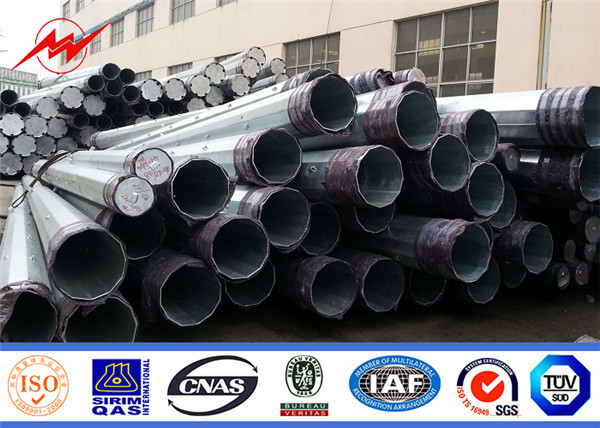

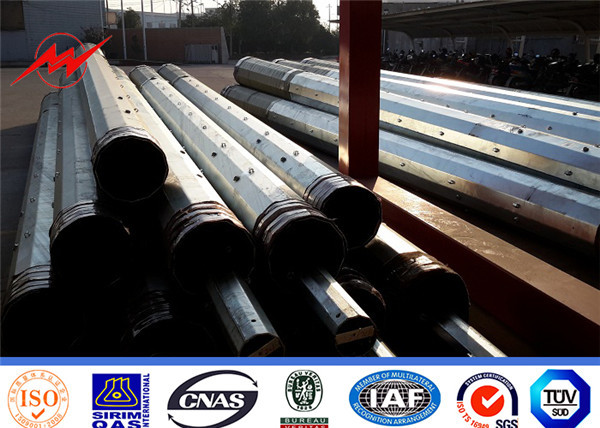

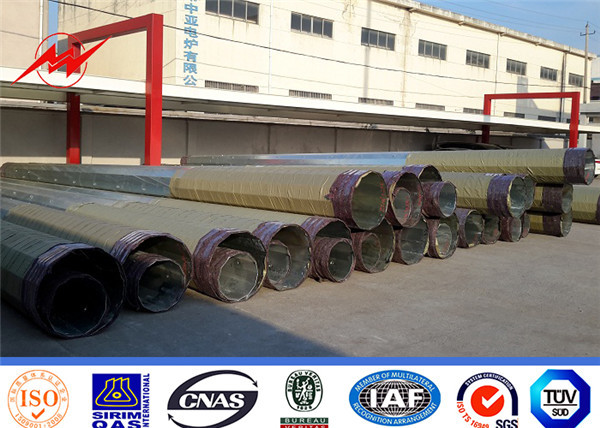

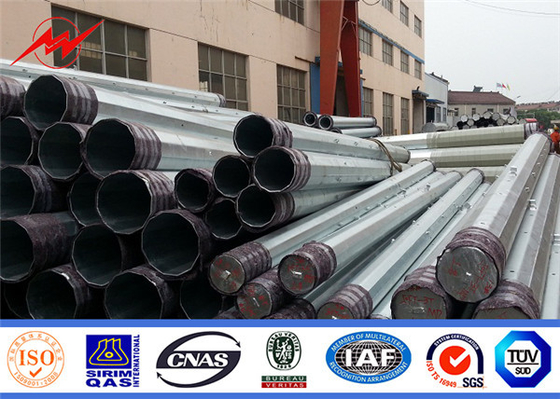

أعمدةنا كغطاء عادي بواسطة حصيرة أو بالة القش في الأعلى والأسفل والخشب بين القطبين لتجنب الضرر على جلفنة العمود ، على أي حال يمكن أيضًا اتباع العميل المطلوب ، وقدرة التحميل 40HC أو OT يمكن حسابها استنادًا إلى المواصفات والبيانات الفعلية للعميل.
التعليمات:
1.شرط السعر: EXW ، FOB ، CFR أو CIF.
يشمل السعر عمود العمود ولوحة القاعدة والذراع المتقاطع وجزء المرساة.
ميناء الشحن: ميناء شنغهاي.بالنسبة لسعر FOB أو CFR أو CIF ، يرجى تحديد النموذج الدقيق الذي تحتاجه ، وإخبارنا بكمية طلبك حتى نتمكن من حساب رسوم النقل المحلية والشحن البحري.
2. موك: 1 مجموعات حسب الطلب
3.دفع: عادةً 30٪ من T / T كوديعة ، والتوازن عن طريق T / T أو L / C في الأفق قبل الشحن.يمكن التفاوض على طريقة دفع أخرى.
4.موعد التسليم: يمكن أن تكون البضائع جاهزة للشحن في غضون 10 أيام عمل بعد استلام الودائع.
5. الضمان: 30 سنة
6.المعالجة السطحية: الجلفنة بالغمس الساخن
اختبار:
قبل التحميل ، يمكننا إجراء اختبار الشد وفقًا لمتطلبات العميل.
