تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | القطب الصلب المجلفن الكهربائي | التطبيق: | خط التوزيع |
|---|---|---|---|
| المواد: | ستيل Q235 ، Q345 | الحد الأدنى من قوة الخضوع: | 355 ميجا باسكال |
| أقصى قوة شد نهائية: | 620 ميجا باسكال | سمك الحائط: | 1mm-36mm |
فولاذ
المادة متوافقة مع المعيار NF EN 10025
المعيار و NF EN 10149، ولها الخصائص التالية.
- قوة الخضوع = 355 نيوتن/مم2
- تبقى المتانة كما هي تحت 20 درجة مئوية تحت الصفر.
- الجلفنة متوافقة مع المعيار NFA35503 الفئة 1.
المواصفات:
| مناسب لـ | توزيع الكهرباء |
| الشكل | مخروطي، متعدد الأهرامات، عمودي، مضلع أو مخروطي |
| المادة | عادةً Q345B/A572، الحد الأدنى لقوة الخضوع >= 345 نيوتن/مم2 Q235B/A36، الحد الأدنى لقوة الخضوع >= 235 نيوتن/مم2 وكذلك لفائف الفولاذ المدرفلة على الساخن من Q460، ASTM573 GR65، GR50، SS400، SS490، إلى ST52- |
| تفاوت الأبعاد | +- 2% |
| الطاقة | 10 كيلو فولت ~ 550 كيلو فولت |
| عامل الأمان | عامل الأمان لسلك التوصيل: 8 عامل الأمان لسلك التأريض: 8 |
| الحمل التصميمي بالكيلوغرام | 300 ~ 1000 كجم مطبق على بعد 50 سم من القطب |
| العلامات | لوحة الاسم من خلال البرشام أو الغراء، النقش، النقش البارز حسب متطلبات العميل |
| المعالجة السطحية | مجلفن بالغمر الساخن وفقًا لـ ASTM A 123، مسحوق البوليستر الملون أو أي معيار آخر يطلبه العميل |
| وصلات الأعمدة | وضع الإدخال، وضع الشفة الداخلية، وضع الوصلة وجهًا لوجه |
| تصميم القطب | ضد الزلازل من الدرجة 8 |
| سرعة الرياح | 160 كم/ساعة. 30 م/ث |
| الحد الأدنى لقوة الخضوع | 355 ميجا باسكال |
| الحد الأدنى لقوة الشد القصوى | 490 ميجا باسكال |
| الحد الأقصى لقوة الشد القصوى | 620 ميجا باسكال |
| المعيار | ISO 9001 |
| طول كل قسم | في حدود 14 مترًا مرة واحدة دون وصلة انزلاق |
| اللحام | لقد اجتزنا اختبار العيوب. اللحام المزدوج الداخلي والخارجي يجعل اللحام جميل الشكل معيار اللحام: AWS (الجمعية الأمريكية للحام) D 1.1 |
| السماكة | 1 مم إلى 30 مم |
| عملية الإنتاج | اختبار المواد الخام → القطع → التشكيل أو الثني → اللحام (الطولي) → التحقق من الأبعاد → لحام الشفة → حفر الثقوب → المعايرة → إزالة الحواف → الجلفنة أو طلاء المسحوق، الطلاء → إعادة المعايرة → الخيوط → الطرود |
| الطرود | يتم تغطية أعمدتنا بشكل طبيعي بواسطة حصيرة أو بالات قش في الأعلى والأسفل، على أي حال، يمكن أيضًا اتباع متطلبات العميل، يمكن لكل 40HC أو OT تحميل عدد القطع التي سيتم حسابها بناءً على العميل فعليًا المواصفات والبيانات |
عملية الإنتاج
اختبار المواد الخام → القطع → الثني → اللحام (الطولي) → التحقق من الأبعاد → لحام الشفة → حفر الثقوب → تجميع العينة → تنظيف السطح → الجلفنة أو طلاء المسحوق، الطلاء → إعادة المعايرة → الطرود
تفاوت التصنيع
- طول المكون: -25 مم إلى 75 مم
- الاستقامة: 2 مم/م
- درجة الالتواء: 1 درجة لكل 3 أمتار طول
- التبييض: الحد الأقصى هو 3%
- متوسط القطر: +/-0.5%
- طول الانزلاق: +/-150 مم

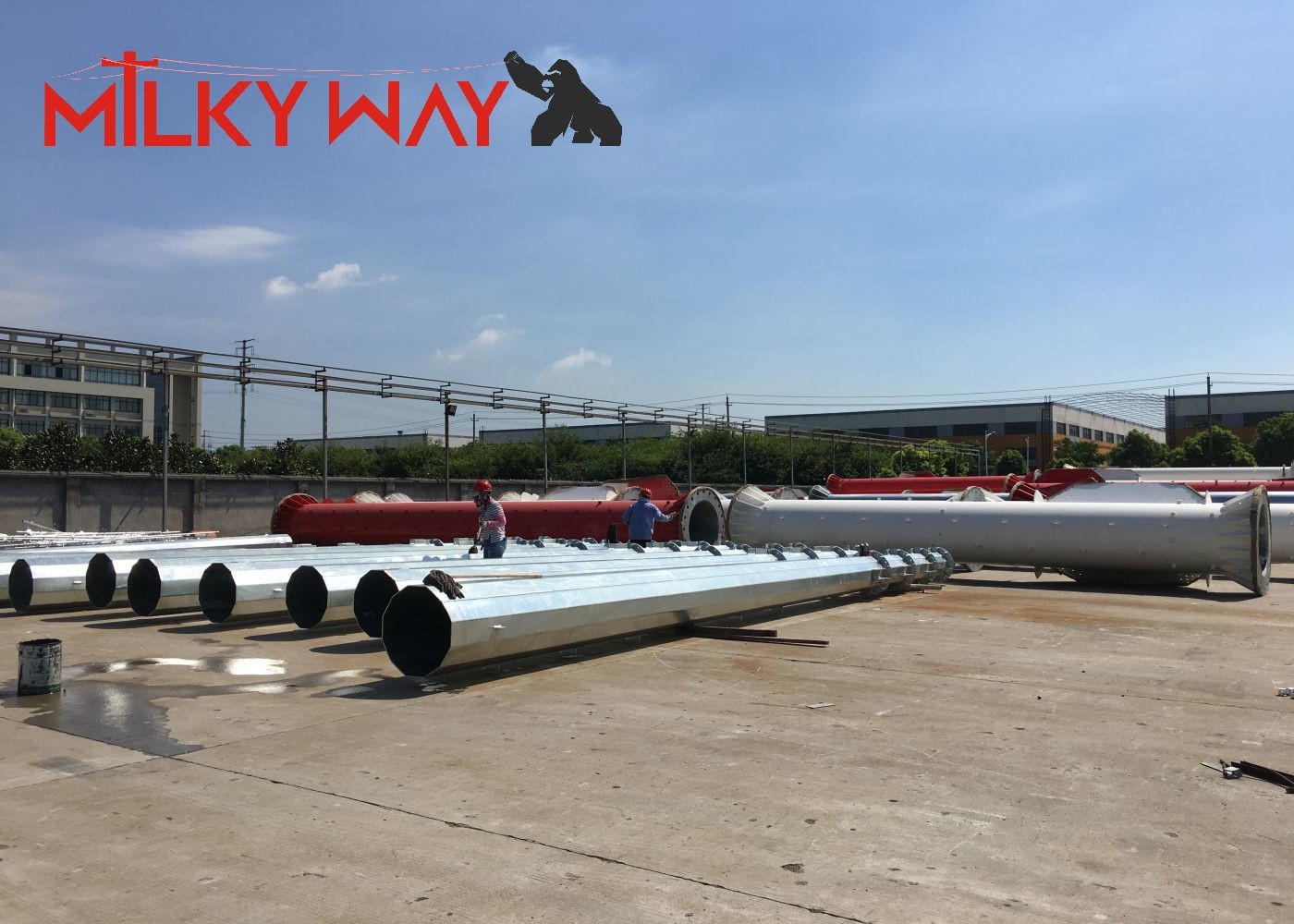

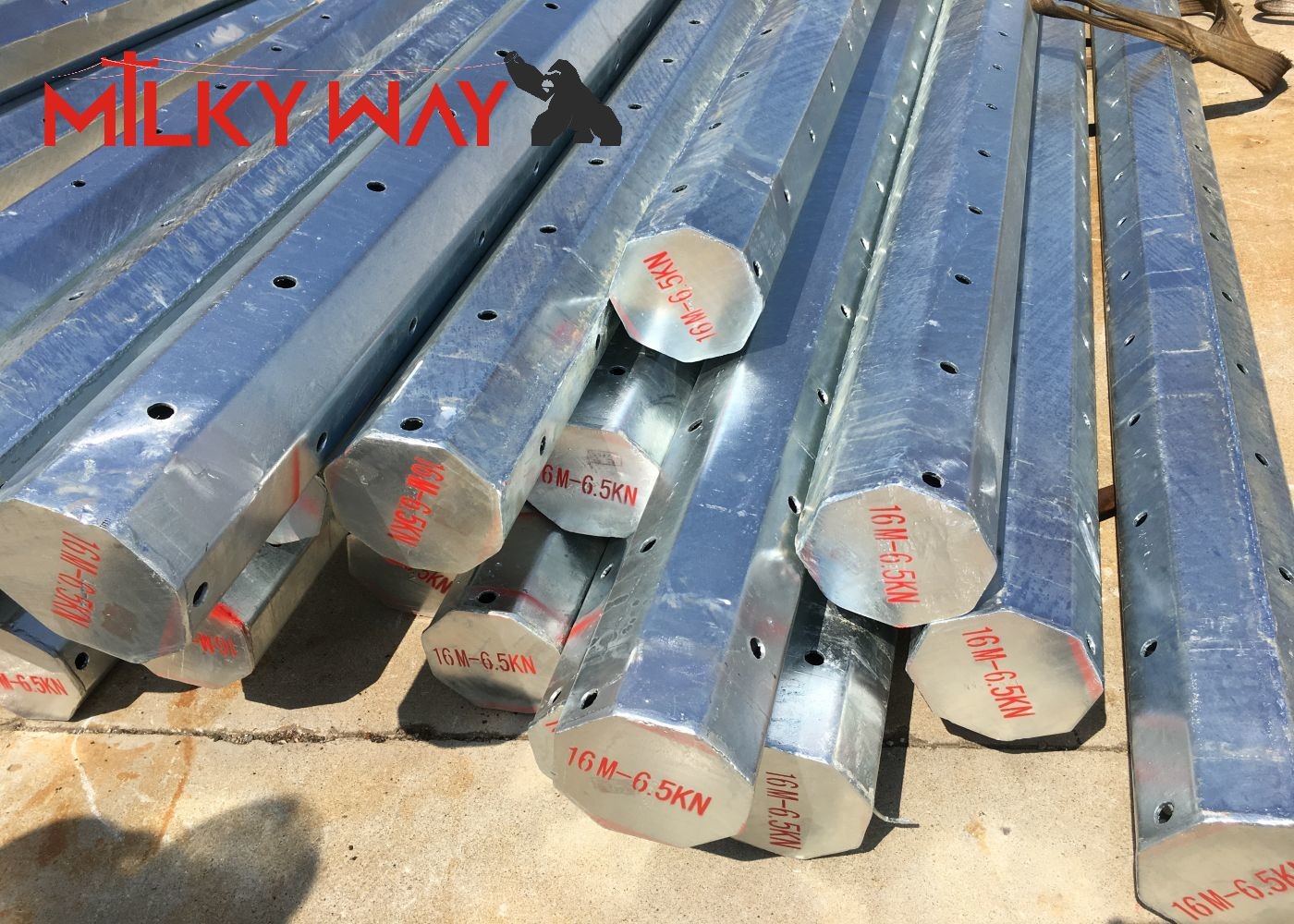

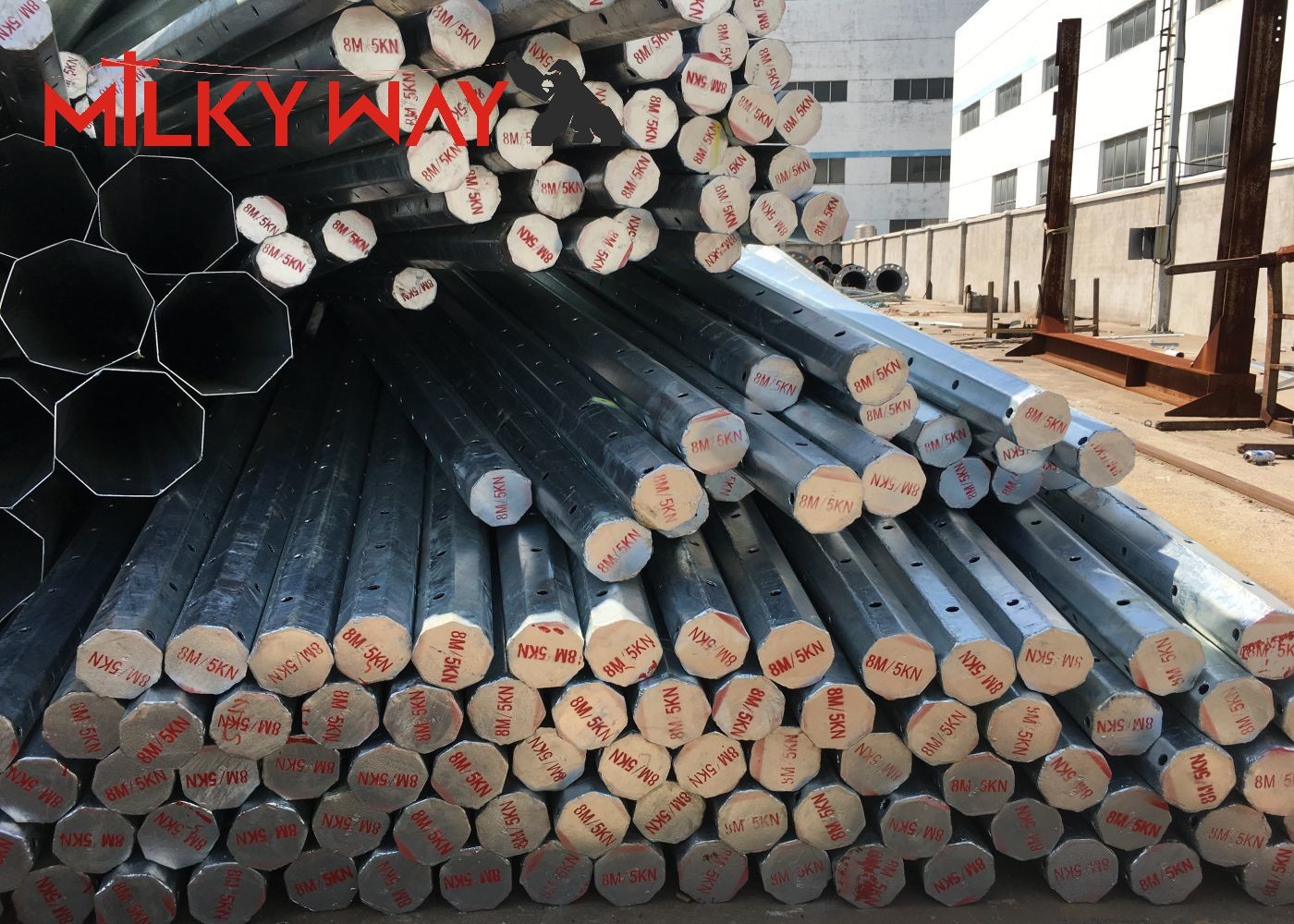

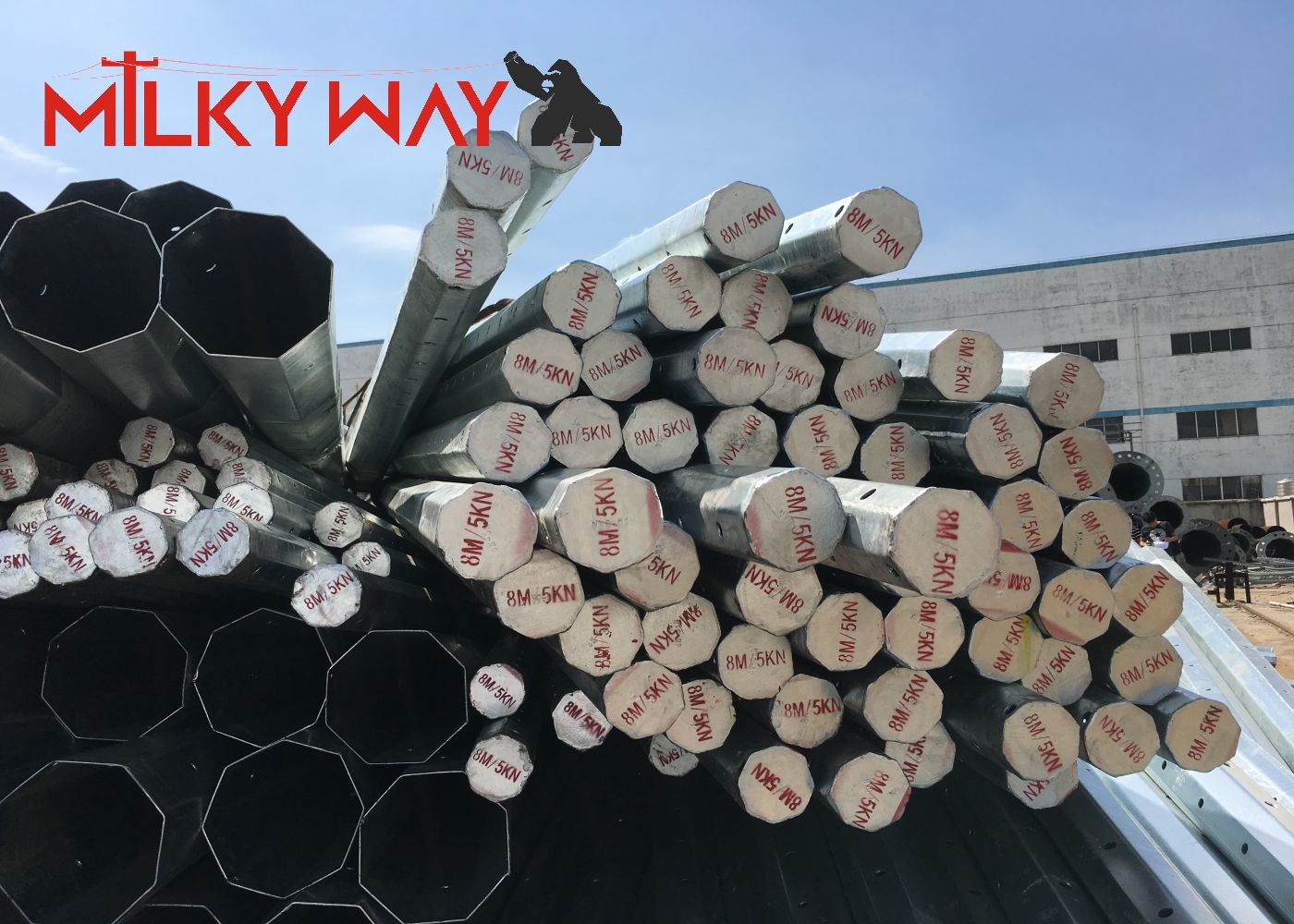

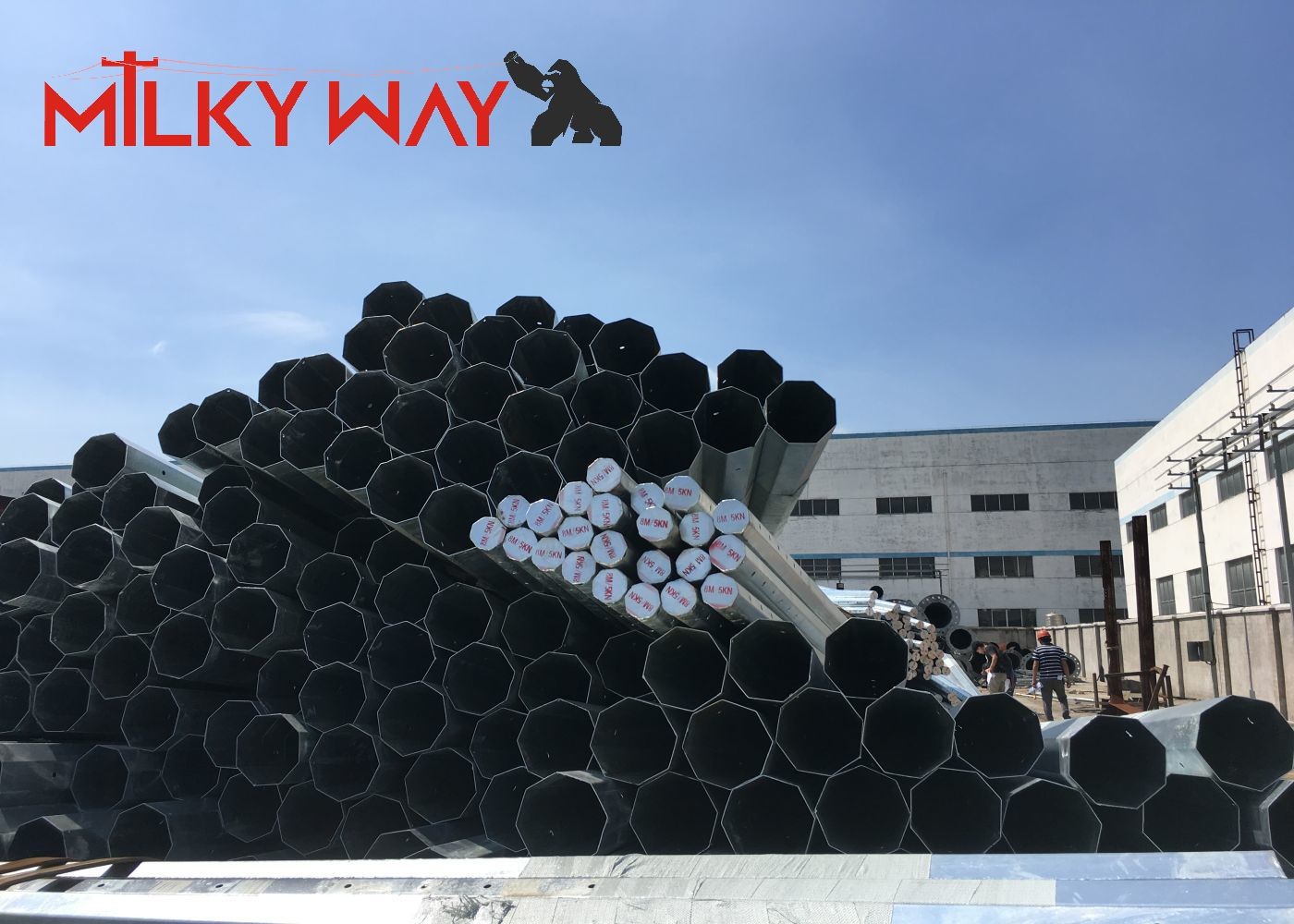

المزيد من الصور
