خط النقل الكهربائي ، القطب الصلب المجلفن ، أبراج 12 م ، ذراع واحد مستدير

1 قطعة
MOQ
قابل للتفاوض
السعر
خط النقل الكهربائي ، القطب الصلب المجلفن ، أبراج 12 م ، ذراع واحد مستدير
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
اسم المنتج: القطب الصلب المجلفن
سرعة الرياح: 30 م / س
معيار اللحام: AWS D 1.1.2 تحديث
مواد: Q345
وقت الرفع: 15 سنة
العزم البعد: + - 2٪
لون القطب: أبيض طبيعي
إبراز:

خط النقل الكهربائي عمود فولاذي مجلفن

,

عمود فولاذي مجلفن بذراع واحد 12 م

,

عمود فولاذي دائري مجلفن AWS

معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: MilkyWay
إصدار الشهادات: ISO9001/BV/
رقم الموديل: القطب الصلب المجلفن
شروط الدفع والشحن
تفاصيل التغليف: حسب طلب الزبون
وقت التسليم: 20 يوم عمل بعد استلام الدفع الخاص بك
شروط الدفع: T / T ، L / C في الأفق
القدرة على العرض: 300 قطعة في اليوم
منتوج وصف

أبراج فولاذية لخط نقل الطاقة الكهربائية بطول 12 مترًا دائرية أعمدة فولاذية مجلفنة بذراع واحد





تحديد:

ارتفاع

من 6 م الى 15 م

دعوى ل

مطار ، ميناء بحري ، بلازا ، ملعب ، مربع ، طريق سريع ،
طريقة الشارع وما إلى ذلك

شكل

مخروطي ، متعدد الهرم ، عمودي ، متعدد الأضلاع أو مخروطي

مواد

عادة Q345B / A572 ، الحد الأدنى لمقاومة الخضوع> = 345 ن / مم 2
Q235B / A36 ، مقاومة الخضوع الدنيا> = 235 ن / مم 2
بالإضافة إلى الملف المدلفن على الساخن من Q460 ، ASTM573 GR65 ، GR50 ، SS400 ،
SS490 ، إلى ST52-

قوة المصباح

20 واط - 400 واط (HPS / MH)
220 فولت (+ -10٪) / 50 هرتز

تورلانس من البعد

+ - 2٪

التجميع البصري لتركيبات الإضاءة

IP 65

درجة واقية مقاومة للصدمات الكهربائية

درجة Ⅰ

أداء الغلاف المضاد للتآكل

فئة Ⅱ

جو العمل من تركيبات الإضاءة

-35 ℃ ~ + 45 درجة

المعالجة السطحية

تراجع الساخنة المجلفن بعد ASTM A 123 ،
قوة البوليستر الملونة أو أي معيار آخر من قبل العميل المطلوبة.

مفصل البولنديين

وضع الإدراج ، وضع innerflange ، وضع المفصل وجهاً لوجه

تصميم القطب

ضد زلزال 8 درجة

سرعة الرياح

160 كم / ساعة

الحد الأدنى من قوة الخضوع

355 ميجا باسكال

الحد الأدنى من قوة الشد القصوى

490 ميجا باسكال

أقصى قوة شد نهائية



620 ميجا باسكال

اساسي

ISO 9001

طول لكل قسم

في غضون 14 مترًا تتشكل مرة واحدة بدون وصلة انزلاقية

اللحام

لدينا اختبار للعيوب في الماضي. اللحام المزدوج الداخلي والخارجي يصنع
اللحام جميل الشكل
معيار اللحام: AWS (American Welding Society) D 1.1

سماكة

1 مم إلى 30 مم

عملية الإنتاج

اختبار المواد الراجعة ← Cutj ← قولبة أو ثني ←
Welidng (طولي) ← التحقق من الأبعاد ← لحام الفلنجة
← حفر حفرة ← معايرة ← ديبور ← جلفنة أو
مسحوق الطلاء ، الطلاء ← إعادة المعايرة ← الخيط ← الحزم

الحزم

أعمدةنا كغطاء عادي بواسطة حصيرة أو بالة القش في الأعلى والأسفل ،
على أي حال يمكن أيضًا متابعة العميل المطلوب ، يمكن لكل 40HC أو OT
تحميل عدد أجهزة الكمبيوتر سوف قاعدة الحساب على العميل في الواقع
المواصفات والبيانات.

أسلوب

الحجم والأنماط قابلة للتحقق حسب طلب العميل



وصف:
المواد التي نستخدمها هي من Baosteel ، ووفقًا لطلبات القوة المختلفة ، يمكننا استخدام Q235 و Q345 و GR65 ، وقوة GR 65 هي الأفضل و Q235 هي الأقل.
بالنسبة لعمود إنارة الشوارع ، عادة ما نختار Q235 و Q345.
تضمن الجودة الجيدة للمواد الفولاذية الجودة الجيدة للقطب الفولاذي النهائي.





تدفق الإنتاج:
عملية الإنتاج: اختبار مادة الصف ← القطع ← القولبة أو الثني ← اللحام (الطولي) ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← Deburr ← الجلفنة أو طلاء المسحوق ، الطلاء ← إعادة المعايرة ← الخيط ← الحزم

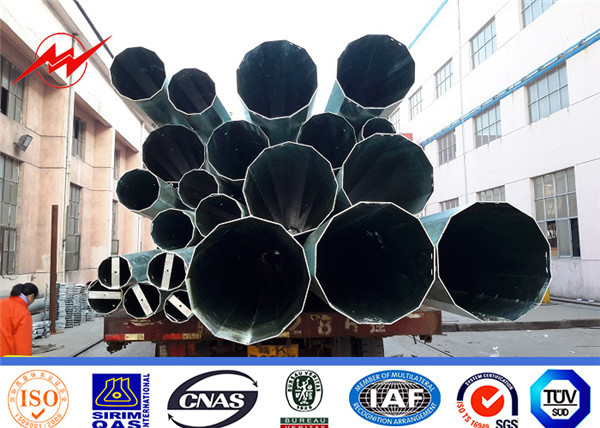

 خط النقل الكهربائي ، القطب الصلب المجلفن ، أبراج 12 م ، ذراع واحد مستدير 0





صناعة التسامح
-طول المكون: -25 مم إلى 75 مم
- الاستقامة: 2 مم / م
-درجة اللف: 1 درجة لكل 3 أمتار
- التقييم: الحد الأقصى 3٪
- متوسط ​​القطر: +/- 0.5٪
-طول الانزلاق: +/- 150 مم

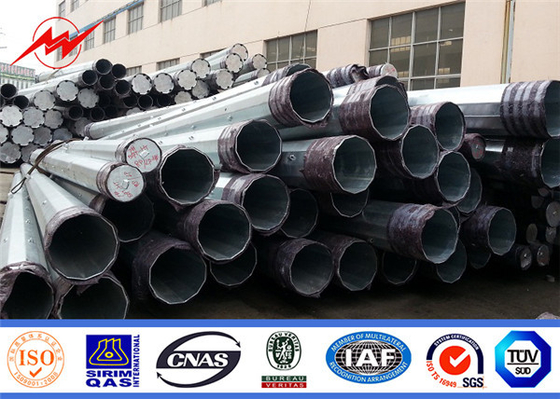

 خط النقل الكهربائي ، القطب الصلب المجلفن ، أبراج 12 م ، ذراع واحد مستدير 1



المعلومات للاستفسار أو الشراء
-ارتفاع عمود الصلب
- أبعاد الشفة
-موقع وأبعاد باب الخدمة
- عبر نوع وطول الذراع ، موضع التثبيت في القطب الفولاذي
- طريقة تثبيت الذراع المتقاطعة (استخدم الترباس للتوصيل أو استخدم قالبًا أو اثنين للحام في العمود الفولاذي لتثبيت الذراع المتقاطعة)
سرعة الرياح
-ميناء الوصول
-آخر.

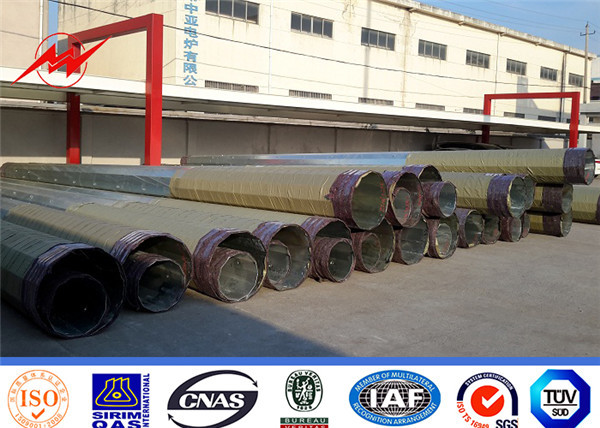

  خط النقل الكهربائي ، القطب الصلب المجلفن ، أبراج 12 م ، ذراع واحد مستدير 2
