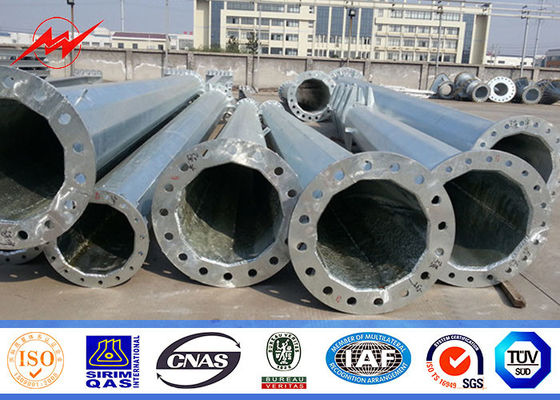

توزيع الصلب الجلفنة توزيع الطاقة الكهربائية القطب ، سبون الخرسانة مسبقة الإجهاد
مواصفات
مواد: | الصلب المدرفلة على الساخن ، Q235 ، Q345 ، S235 ، أو حسب الطلب |
ارتفاع القطب | 3 م - 15 م |
الطول | في غضون 16M مرة واحدة تشكيل دون زلة المفصل |
سمك الحائط | 2.5mm-20mm أو اختياري |
شكل القطب: | الجولة ، مضلع ، مثمن ، conial |
نوع الذراع: | ذراع واحد ، ذراع مزدوج ، أو حسب طلب cliens |
الوضعية: | الطريق ، الجادة ، الشارع ، السريع ، بارك ، مربع |
نطاق درجة حرارة | -35 درجة مئوية ~ +45 درجة مئوية |
أقصى سرعة الرياح | ضغط الرياح Aganist من 160Km / ساعة |
شنت لوحة قاعدة | لوحة القاعدة هي مربعة ، مثمنة أو مستديرة الشكل مع ثقوب مشقوق لترباس مرساة وأبعاد حسب متطلبات الزبون. |
شنت الأرض | طول مدفونة تحت الأرض حسب متطلبات الزبون. |
| القطب الكهربائي المواصفات الكونغو | ||||||
| ارتفاع | تحميل (KN) | قطر أعلى (مم) | القطر السفلي (مم) | سمك الجدار (مم) | شكل قطب | ارتفاع الحمل (مم) |
| 8M | 2.5 | 100 | 210 | 2.75 | 8 | 6.2 |
| 8M | 5 | 120 | 290 | 2.75 | 8 | 6.2 |
| 8M | 6.5 | 130 | 330 | 2.75 | 8 | 6.2 |
| 8M | 8 | 170 | 360 | 2.75 | 8 | 6.2 |
| 8M | 10 | 180 | 405 | 2.75 | 8 | 6.2 |
| 10M | 11 | 145 | 334 | 3 | 12 | 8 |
| 11M | 6 | 120 | 246 | 3 | 12 | 8.9 |
| 11.8M | 5 | 150 | 355 | 3 | 8 | 9.4 |
| 11.8M | 6.5 | 180 | 400 | 3 | 8 | 9.4 |
| 11.8M | 8 | 190 | 440 | 3 | 8 | 9.4 |
| 11.8M | 10 | 190 | 450 | 3.5 | 8 | 9.4 |
| 11.8M | 12.5 | 220 | 500 | 3.5 | 8 | 9.4 |
| 11.8M | 16 | 230 | 560 | 3.5 | 8 | 9.4 |
| 11.8M | 20 | 240 | 585 | 4 | 8 | 9.4 |
| 11.8M | 25 | 260 | 655 | 4 | 8 | 9.4 |
| 11.8M | 32 | 260 | 660 | 5 | 8 | 9.4 |
المقدمة
يشمل برج الطاقة الكهربائية برج زاوية زاوية ، فولاذ أنبوبي مدبب ، إطار محطة محولات فرعية ، إطار محطة توليد الكهرباء وما إلى ذلك.
برج الطاقة الكهربائية هو هيكل هيكل فولاذي من الأسلاك الكهربائية تستعد ، مع الحفاظ على مسافة حكيم لأسلاك النقابة والمباني على الأرض. وفقا للمظهر ، يمكن تقسيم برج الطاقة إلى برج نوع الزجاج ، برج نوع رأس القط ، برج نوع شانغ ، برج نوع قان والبرج الدوليتوري. على أساس التطبيق ، يمكن فصل برج الطاقة إلى برج نوع الشد ، برج نوع خطي ، برج نوع زاوية ، برج نوع التحويل ، برج طاقة نوع المحطة الطرفية وبرج طاقة نوع العبور. إن ميزة تصميم كل البرج هي بنية الفراغ الفضائي ، والتي يتم تشكيلها من خلال زاوية واحدة من الصلب متساوي الأضلاع ، مما يجعل المواد من Q235 (A3F) و Q345 (16Mn) وباستخدام الترباس الأسود لقوة القص لتوصيل أجزاء القطب. يتكون البرج بشكل رئيسي من زاوية فولاذية ، ووصلة فولاذية ومسمار ، وبعضها هو جزء مكون من لحام الألواح الفولاذية ، كعمود للقدم. جزء البرج البسيط الذي يجعل من التآكل الساخن ضد التآكل ، والنقل ، والبناء ، والتركيب سهل للغاية. عادة ما تستخدم الأغلال على قطب البرج الرئيسي الذي يبلغ ارتفاعه أقل من 60 متر لراحة العمال حتى يصعد.
يستخدم برج الأنبوب الفولاذي بشكل رئيسي بين خطوط نقل الجهد العالي ، مع مكان مانع الصواعق في الأعلى ، وجسم برج ربط ملتوي مع ذراع متصالب ذو أسلاك معلقة. إن سطح البرج المتقاطع هو مستطيل ، وتقاطع البرج السطحي للتقاطع والذراع المتصالب هو من 0 إلى زاوية 90 درجة. في التطبيق العملي ، يمكن حفظ المواد الخام من تقصير محيط سطح التقاطع من خلال تحمل لحظة الانحناء كحد أقصى من مستطيل تقاطع سطح ماكرو.
الخصائص الرئيسية
1. مصطلح السعر: exw ، fob ، cfr أو cif.
السعر يشمل عمود القطب ، لوحة القاعدة ، ذراع الصليب وجزء المرساة.
ميناء الشحن: ميناء شانغهاى. للحصول على سعر FOB أو CFR أو CIF ، يرجى تحديد النموذج الدقيق الذي تحتاج إليه ، وإخبارنا بكمية الطلب الخاصة بك حتى نتمكن من حساب رسوم النقل المحلية والشحن البحري.
2. موك: 1 مجموعات لل تخصيص
3. الدفع: 30 ٪ عادة عن طريق T / T كوديعة ، والتوازن عن طريق T / T أو L / C في البصر قبل الشحن. طريقة الدفع الأخرى يمكن التفاوض.
4. وقت التسليم: السلع يمكن أن تكون جاهزة للشحن في غضون 10 أيام عمل بعد تلقي الودائع.
5 الضمان: 30 عاما
6. المعالجة السطحية: الجلفنة تراجع الساخنة
