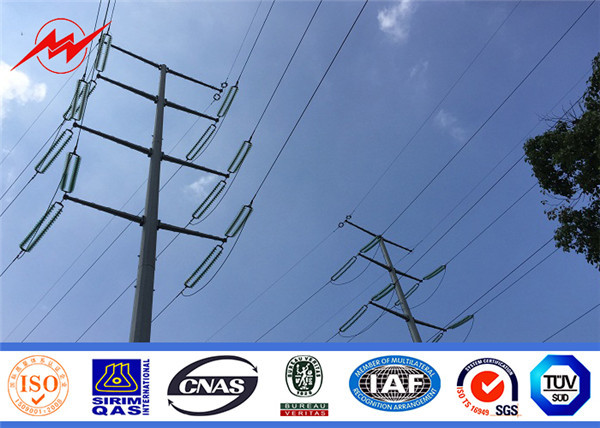

400 خط زاوية 110kv 132 KV برج نقل الطاقة ، أقطاب الطاقة المعدنية
400 خط زاوية 110kv 132 kv برج الإرسال بالجملة alibabasteel power trasmission pole
صلب
المواد وفقا NF EN 10025
معيار و NF EN 10149 قياسي ، فإنه يحتوي على الخاصية التالية.
- قوة الاصطدام = 355 ن / م 2
- تظل الحالة متساوية تحت 20 درجة تحت الصفر.
-الجلفنة وفقا للمعايير القياسية NFA35503.
تخصيص:
| دعوى ل | توزيع الكهرباء |

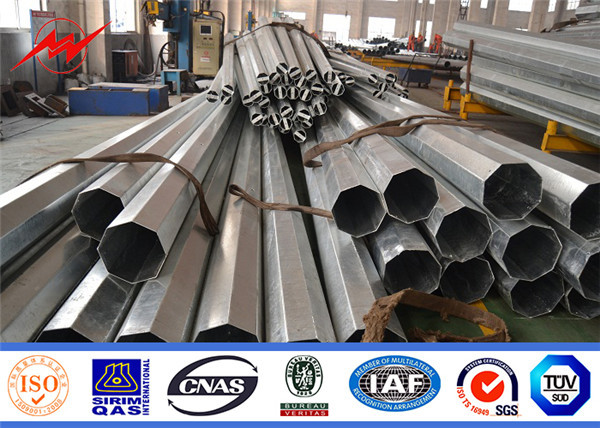

| شكل | conoid ، متعددة-- الهرمي ، columniform ، مضلع أو مخروطي |
| مواد | عادة ما تكون Q345B / A572 ، قوة الخضوع الدنيا> = 345n / mm2 Q235B / A36 ، أدنى مقاومة للخرج> = 235n / mm2 وكذلك لفائف المدرفلة على الساخن من Q460 ، ASTM573 GR65 ، GR50 ، SS400 ، SS490 ، إلى ST52- |
| عبقري من dimenstion | + - 2٪ |
| قوة | 10 KV ~ 550 KV |
| عامل الأمان | عامل الأمان لإجراء النبيذ: 8 عامل الأمان لتأريض النبيذ: 8 |
| تحميل التصميم بالكيلوغرام | 300 ~ 1000 كغ يتم تطبيقها على 50 سم من القطب |
| علامات | نانت palte من خلال rivert أو الغراء ، نقش ، زخرف حسب متطلبات العميل |
| المعالجة السطحية | تراجع الساخنة المجلفن التالية ASTM A 123 ، قوة اللون البوليستر أو أي معيار آخر من قبل العميل المطلوبة |
| المشترك من البولنديين | وضع الإدراج ، وضع innerflange ، وجها لوجه وضع مشترك |
| تصميم القطب | ضد زلزال من 8 درجة |
| سرعة الرياح | 160 كم / ساعة. 30 م / ث |
| الحد الأدنى لقوة المحصول | 355 ميجا باسكال |
| الحد الأدنى لقوة الشد النهائي | 490 ميجا باسكال |
| أقصى قوة الشد في نهاية المطاف | 620 ميجا باسكال |
| اساسي | ISO 9001 |
| طول لكل قسم | في غضون 14 متر مرة واحدة تشكيل دون زلة المفصل |
| لحام | لدينا اختبار العيوب الماضية.الداخلية المزدوجة والخارجية يجعل اللحام الجميل في الشكل معيار اللحام: AWS (جمعية اللحام الأمريكية) D 1.1 |
| سماكة | من 1 ملم إلى 30 ملم |
| عملية الإنتاج | اختبار المواد Rew → Cuttingj → صب أو الانحناء → Welidng (طولي) → التحقق من البعد ← لحام الفلنجة ← ثقب الحفر ← معايرة ← Deburr ← غلفنة أو مسحوق الطلاء ، اللوحة ← Recalibration → Thread → حزم |

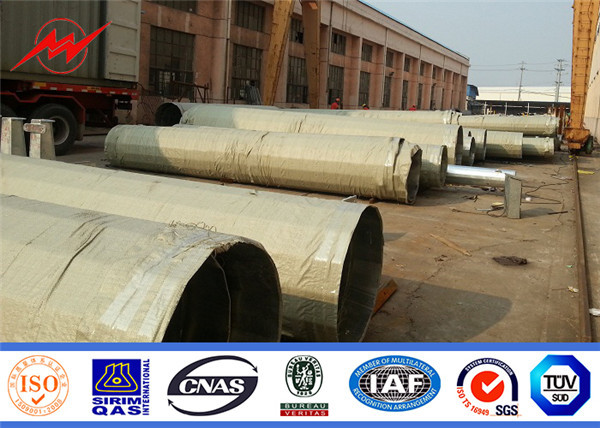

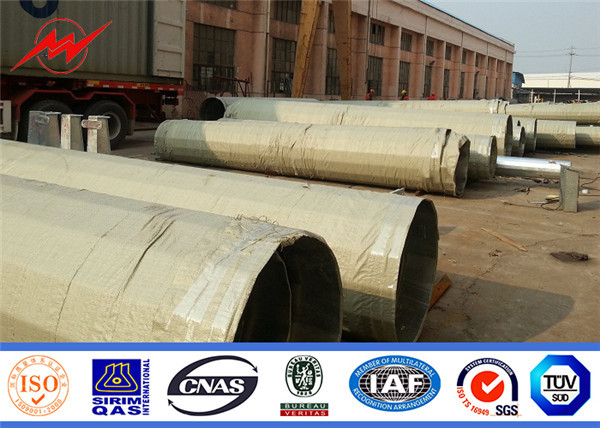

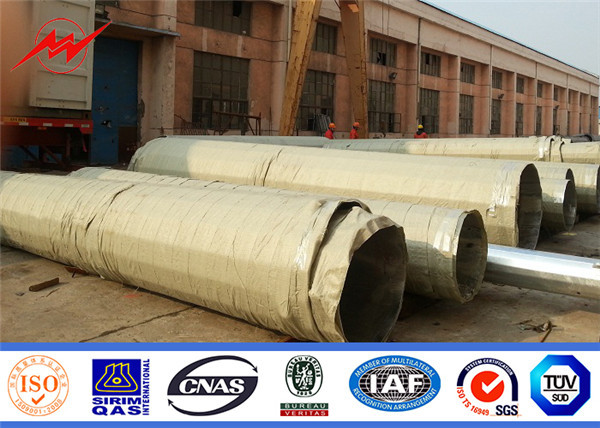

| حزم | أقطابنا كغطاء عادي بساط من القش أو القش في الأعلى والأسفل ، على أي حال يمكن أن يتبع أيضا من قبل العميل المطلوبة ، يمكن لكل 40HC أو OT تحميل عدد أجهزة الكمبيوتر سوف حساب قاعدة على العميل في الواقع المواصفات والبيانات |
عملية الإنتاج
اختبار المواد الخام ← القطع ← الثني ← اللحام (الطولي) ← التحقق من البعد ← شفة اللحام ← ثقب الحفر ← تجميع العينة ← السطح نظيف ← غلفنة أو مسحوق الطلاء ، الطلاء ← إعادة التعيين ← الحزم
التسامح تصنيع
طول -Component: -25mm إلى 75mm
-Straightness: 2mm في / م
-الدرجة المطلوبة: 1 ° لكل 3 أمتار الطول
-التقسيم: الحد الأقصى هو 3٪
- متوسط القطر: +/- 0.5٪
طول الانزلاق: +/- 150mm
