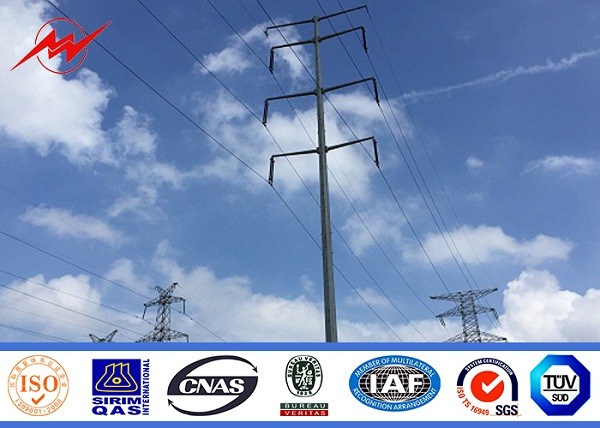

قطب أنبوبي فولاذي للطاقة 69KV لخط النقل والتوزيع
قطب أنبوبي فولاذي للطاقة الكهربائية
,عمود أنبوبي فولاذي بقدرة 69 كيلو فولت
,خط توزيع نقل القطب الأنبوبي الفولاذي
قطب أنبوبي فولاذي لنقل الطاقة الكهربائية وخط التوزيع
تحديد:
|
أنواع طول |
45 قدم | 50 قدم | 55 قدم | 60 قدم | 65 قدم | 70 قدم |
| 13.75 م | 15.25 م | 16.80 م | 18.30 م | 19.85 م | 21.35 م | |
| ب (0 درجة -2 درجة) | ||||||
| القطر العلوي (مم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر بعقب (مم) | 345 | 370 | 395 | 415 | 435 | 455 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| ه (2 درجة -15 درجة) | ||||||
| القطر العلوي (مم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر بعقب (مم) | 545 | 585 | 625 | 660 | 700 | 740 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| درجة مئوية (15 درجة - 30 درجة) | ||||||
| القطر العلوي (مم) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر بعقب (مم) | 600 | 645 | 690 | 730 | 770 | 805 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30 درجة -90 درجة) | ||||||
| القطر العلوي (مم) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر بعقب (مم) | 680 | 730 | 725 | 765 | 755 | 790 |
| سمك (مم) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0 درجة -2 درجة) | ||||||
| القطر العلوي (مم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر بعقب (مم) | 340 | 360 | 385 | 400 | 420 | 440 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2 درجة -15 درجة) | ||||||
| القطر العلوي (مم) | 200 | 200 | 200 | 200 | 200 | 200 |
| قطر بعقب (مم) | 485 | 520 | 550 | 580 | 615 | 645 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3 طن (15 درجة -30 درجة) | ||||||
| القطر العلوي (مم) | 250 | 250 | 250 | 250 | 250 | 250 |
| قطر بعقب (مم) | 520 | 540 | 565 | 595 | 615 | 640 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
| ثلاثي الأبعاد (30 درجة -90 درجة) | ||||||
| القطر العلوي (مم) | 300 | 300 | 300 | 300 | 300 | 300 |
| قطر بعقب (مم) | 585 | 620 | 650 | 680 | 715 | 765 |
| سمك (مم) | 6 | 6 | 6 | 6 | 6 | 6 |
تثبيت
-إزالة جميع المعدات الموجودة على العمود أثناء التجميع.
- قم بتدوير حبال حول عمود الإغلاق من كل قسم.
- ثبت الرافعة في القسم العلوي في كتلة بكرة واحدة.
- القاذفة في الجزء السفلي مثبتة بإحكام ومثبتة في مركز الجاذبية.
- اجعل العمود الفولاذي عموديًا عن طريق شد حبال القسم العلوي.
-إصلاح العمود الفولاذي.
-إزالة القاذفة.

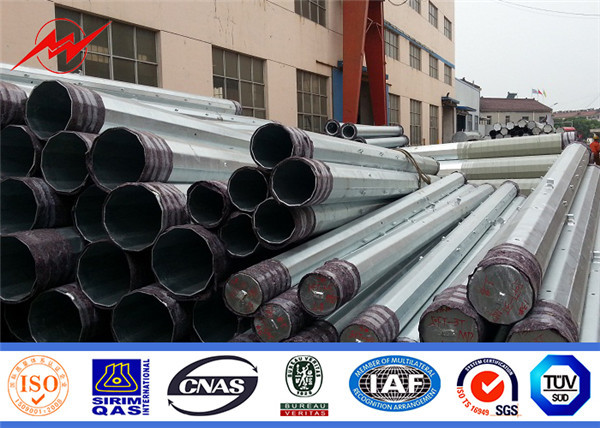

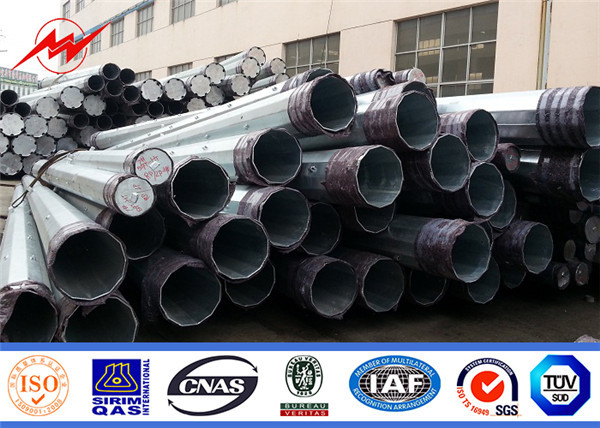

التعبئة والتغليف والشحن
أعمدةنا كغطاء عادي بواسطة حصيرة أو بالة القش في الأعلى والأسفل والخشب بين القطبين لتجنب الضرر على جلفنة العمود ، على أي حال يمكن أيضًا اتباع العميل المطلوب ، وقدرة التحميل 40HC أو OT يمكن حسابها استنادًا إلى مواصفات وبيانات العميل بالفعل.
التعليمات:
1.شرط السعر: EXW ، FOB ، CFR أو CIF.
يشمل السعر عمود العمود ولوحة القاعدة والذراع المتقاطع وجزء المرساة.
ميناء الشحن: ميناء شنغهاي.بالنسبة لسعر FOB أو CFR أو CIF ، يرجى تحديد النموذج الدقيق الذي تحتاجه ، وإخبارنا بكمية طلبك حتى نتمكن من حساب رسوم النقل المحلية والشحن البحري.
2. موك: 1 مجموعات حسب الطلب
3.دفع: عادة 30٪ من T / T كوديعة ، والتوازن عن طريق T / T أو L / C في الأفق قبل الشحن.يمكن التفاوض على طريقة دفع أخرى.
4.موعد التسليم: يمكن أن تكون البضائع جاهزة للشحن في غضون 10 أيام عمل بعد استلام الودائع.
5. الضمان: 30 سنة
6.المعالجة السطحية: الجلفنة بالغمس الساخن
اختبار:
قبل التحميل ، يمكننا إجراء اختبار الشد وفقًا لمتطلبات العميل.
