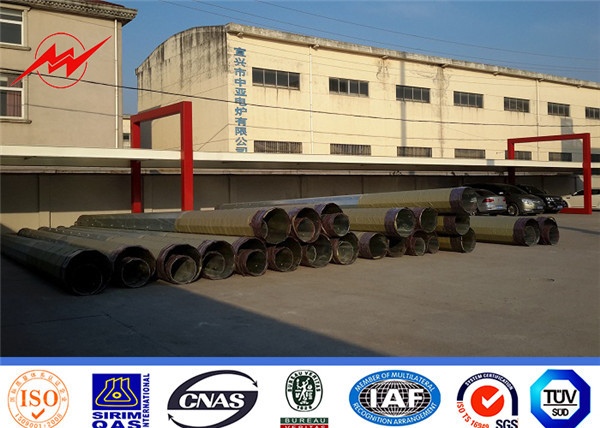

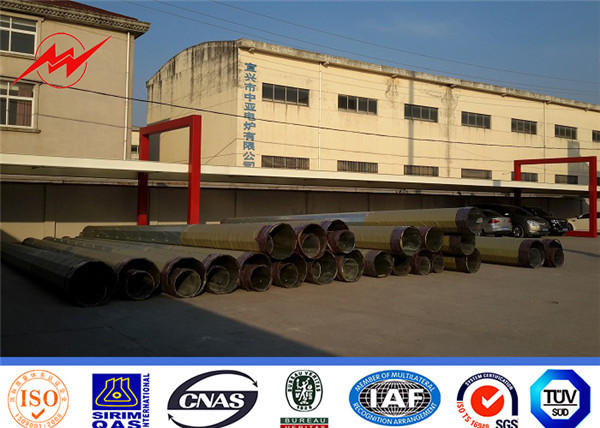

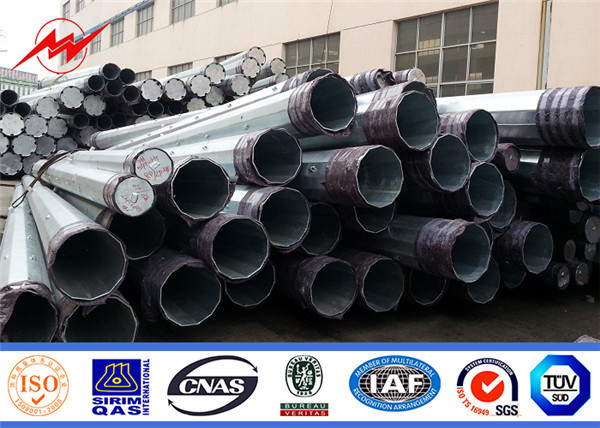

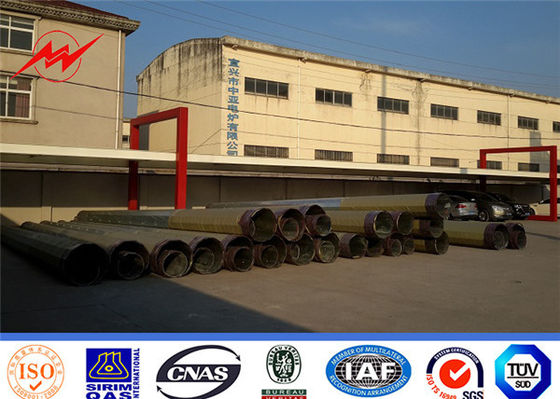

33KV 40FT 11900MM تصميم تحميل 500KGS أسلاك الفولاذ الصلب المغلفنة
مواصفات:
| نطاق التوزيع | ||||
| كود المنتج | الطول | ULS | قطب البعد | |
| أعلى | قاعدة | |||
| 11 مليون و 13.5 كيلو نيوتن | 11M | 13.5kN | 160 | 328 |
| 12.5M 12KN | 12.5M | 12KN | 160 | 340 |
| 12.5M 16KN | 12.5M | 16KN | 180 | 380 |
| 12.5M 24KN | 12.5M | 24KN | 200 | 420 |
| 14 يومًا 16KN | 14M | 16KN | 190 | 402 |
| 14 يومًا 24KN | 14M | 24KN | 210 | 465 |
| 15.5M 12KN | 15.5M | 12KN | 160 | 405 |
| 15.5M 24KN | 15.5M | 24KN | 210 | 500 |
| ملاحظة: مدبب 12 الوجهين ، مدفونة مباشرة انحراف القطب أقل من 5 ٪ من ارتفاع القطب في ULS 50 ٪ | ||||
| نطاق الإرسال الفرعي | ||||
| كود المنتج | الطول | ULS | قطب البعد | |
| أعلى | قاعدة | |||
| 18.5M 24KN | 18.5M | 24KN | 210 | 660 |
| 18.5M 40KN | 18.5M | 40KN | 260 | 730 |
| 21M 40KN | 21M | 30KN | 220 | 697 |
| 21M 40KN | 21M | 40KN | 260 | 795 |
| 24M 30KN | 24M | 30KN | 220 | 755 |
| 24M 40KN | 24M | 40KN | 300 | 760 |
| ملاحظة: مدبب 12 الوجهين ، مدفونة مباشرة | ||||
دعوى ل | توزيع الكهرباء |
شكل | conoid ، متعددة-- الهرمي ، columniform ، مضلع أو مخروطي |
مواد | عادة ما تكون Q345B / A572 ، قوة الخضوع الدنيا> = 345n / mm2 |
عبقري من dimenstion | + - 2٪ |
قوة | 10 KV ~ 550 KV |
عامل الأمان | عامل الأمان لإجراء النبيذ: 8 |
تحميل التصميم بالكيلوغرام | 300 ~ 1000 كغ يتم تطبيقها على 50 سم من القطب |
علامات | نانت palte من خلال rivert أو الغراء ، نقش ، وزخرف حسب متطلبات الزبون |
المعالجة السطحية | تراجع الساخنة المجلفن التالية ASTM A 123 ، |
المشترك من البولنديين | وضع الإدراج ، وضع innerflange ، وجها لوجه وضع مشترك |
تصميم القطب | ضد زلزال من 8 درجة |
سرعة الرياح | 160 كم / ساعة. 30 م / ث |
لحام | لدينا اختبار العيوب الماضية.الداخلية المزدوجة والخارجية يجعل |
سماكة | من 1 ملم إلى 30 ملم |

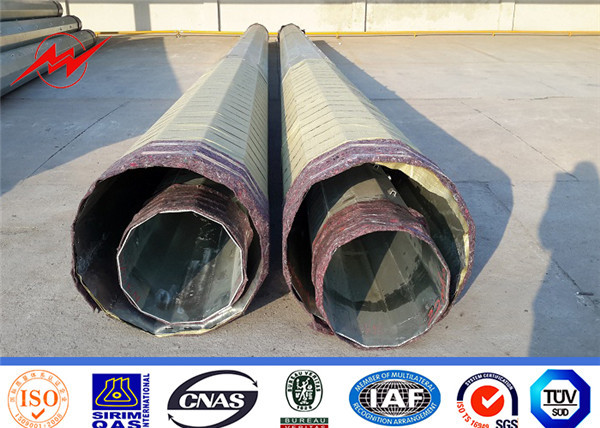

حزم | أقطابنا كغطاء عادي بساط من القش أو القش في الأعلى والأسفل ، |
وصف:
الاكسسوار القياسي
قمة اللوحه

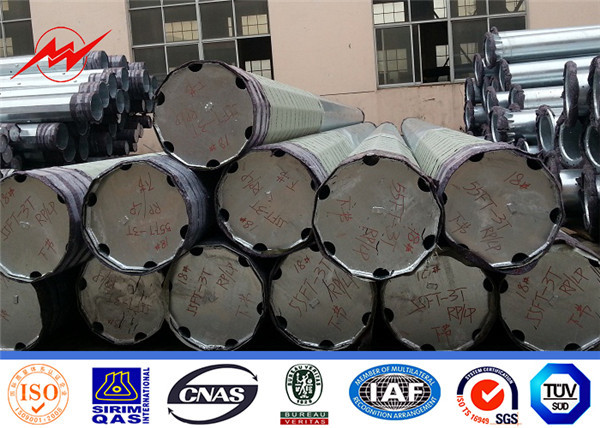

-لوح القاعده
الشريط السفلي
ثقب قياسي
درجة التقليب
-مرساة الترباس
حماية البيتومين
علامات -Painted
سلم قابل للإزالة
هذه هي الملحقات القياسية للقطب الكهربائي.
Galvanizzation
يخضع جلفنة القطب الصلب لرقابة صارمة. يتحقق الغلفنة عن طريق الغمر في حمام الزنك المصهور (450d °) بعد المعالجة المسبقة (الغمس).

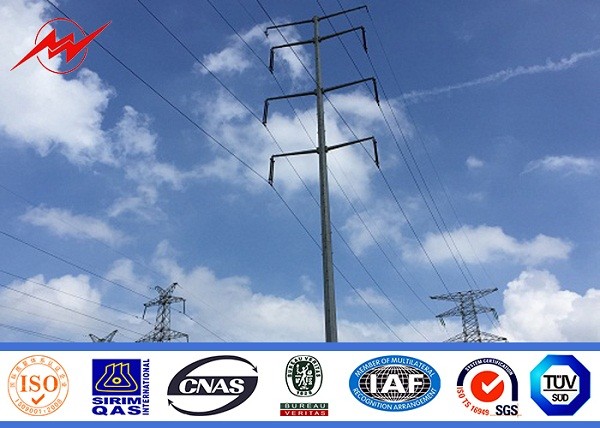

المعلومات التقنية - ذراع الصليب
المذكورة أعلاه هي الأكثر استخداما للتصميم ، ومصنوعة من الصلب الملاك. وسيتم تثبيت الذراع المتصالبة إلى عمود القطب الذي يربط بواسطة البراغي من خلال ثقوب ما قبل الحفر على كل من الأذرع التصالبية و عمود القطب.إذا كان لديك أي متطلبات أخرى على التصميم والمواد وطريقة الاتصال للذراع ، الرجاء الاتصال بنا.
صفقة
التعبئة مع ورقة بلاستيكية أو وفقا لطلب العميل.
