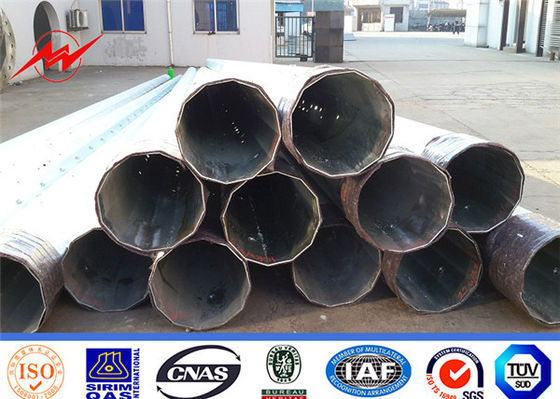

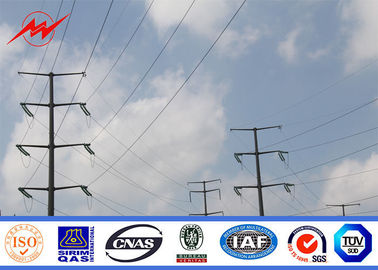

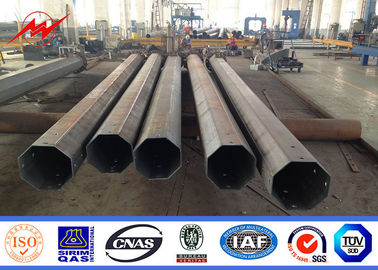

الصف 65 الصلب 60 قدم القطب الكهربائي في الفلبين لخط نقل 138kv
تخصيص:
|
مادة: |
الفولاذ المدلفن على الساخن ، Q235 ، Q345 ، S235 ، S355 ، SS400 ، Gr 50 |
|
قوة الخضوع للمواد: |
الحد الأدنى من مقاومة الخضوع> = 235 ن / مم 2 لـ Q235 و S235 و SS400 الحد الأدنى من مقاومة الخضوع> = 345 ن / مم 2 لـ Q345 S355 و Gr 50 |
|
ارتفاع القطب: |
3 م - 15 م |
|
طول جزء واحد |
في غضون 16 مترًا تتشكل مرة واحدة بدون وصلة انزلاقية |
|
سمك الحائط: |
2.3 مم - 30 مم |
|
يمكن صنع شكل القطب: |
دائري ، مضلع ، مثمن مستدق ، مستدير مستدير ، دائري مخروطي ، مربع تفتق ، مربع. |
|
يمكن صنع نوع الذراع: |
ذراع واحد ، ذراع مزدوج ، ثلاثي الذراع ، أربعة أذرع |
|
قطر الذراع: |
قطرها 42 مم ، 48 مم ، 60 مم ، 76 مم وغيرها ، يمكن أن تناسب أي مصابيح قطرها. |
|
قوة: |
250W إلى 400W |
|
اللحام |
لحام القوس الغاطس المتقدم ومعدات اللحام CNC. لديها عيب في الماضي اختبارات، اللحام المزدوج الداخلي والخارجي يجعل اللحام جميل الشكل.يؤكد مع اللحام الدولي معيار CWB و AWS D 1.1 |
|
الجلفنة: |
جلفنة بالغمس الساخن بسماكة 80-100 ميكرومتر وفقًا للمعيار الصيني GB / T 13912-2002 أو المعيار الأمريكي ASTM A123 ، ISO: 2626-1985. |
|
قدرة التصنيع في اليوم: |
250 |
|
التسامح سمك الجدار:
|
+ - 0.1 مم من 2.3 مم إلى 4 مم. + - 0.2 مم من 5 مم إلى 20 مم.+ - 0.5 مم من 22 مم إلى 30 مم |
|
لون اللوحة: |
(RAL) بطاقة الألوان أو الرجوع إلى متطلبات العميل |
|
المعالجة السطحية 1: |
قطب أسود ، قطب خشن |
|
المعالجة السطحية 2: |
تراجع الساخنة الجلفنة مانع الصدأ. |
|
المعالجة السطحية 3: |
الجلفنة بالغمس الساخن مع مسحوق الطلاء |
|
نطاق درجة حرارة |
-35 درجة مئوية ~ + 45 درجة مئوية |
|
سرعة الرياح: |
ضغط الرياح aganist من 120Km / h إلى 180Km / h ، وفقًا لتصميم العميل. |
|
شنت لوحة القاعدة |
لوحة القاعدة مربعة أو مثمنة أو مستديرة في شكل مع فتحات مشقوقة لترسيخ التثبيت والأبعاد حسب متطلبات الزبون. |
|
شنت الأرض: |
الطول المدفون تحت الأرض حسب متطلبات العميل. |
|
مراقبة الجودة |
وفقًا لمتطلبات ISO9001-2008. |
|
الشهادات |
ISO9001-2008 ، مزود مراجعة ، شهادة الصف AAA من حسن النية |
|
آخر |
احتلال أقل للأراضي وصيانة سهلة. |
تدفق الإنتاج:
عملية الإنتاج: اختبار مادة الصف ← القطع ← القولبة أو الثني ← اللحام (الطولي) ← التحقق من الأبعاد ← لحام الفلنجة ← حفر الفتحة ← المعايرة ← Deburr ← الجلفنة أو طلاء المسحوق ، الطلاء ← إعادة المعايرة ← الخيط ← الحزم
المعلومات للاستفسار أو الشراء
- ارتفاع عمود الصلب
- أبعاد الشفة
- موضع وأبعاد باب الخدمة
- نوع وطول الذراع المتقاطعة ، موضع التثبيت في العمود الفولاذي
- طريقة تثبيت الذراع المتقاطعة (استخدم الترباس للتوصيل أو استخدم قالبًا أو قالبين للحام بالعمود الفولاذي لتثبيت الذراع المتقاطعة)
- سرعة الرياح
- ميناء الوصول
- آخر.
