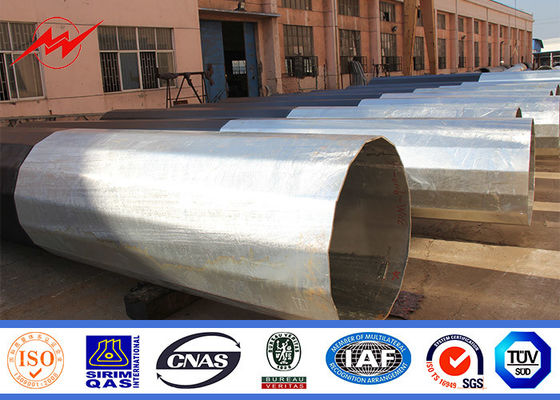

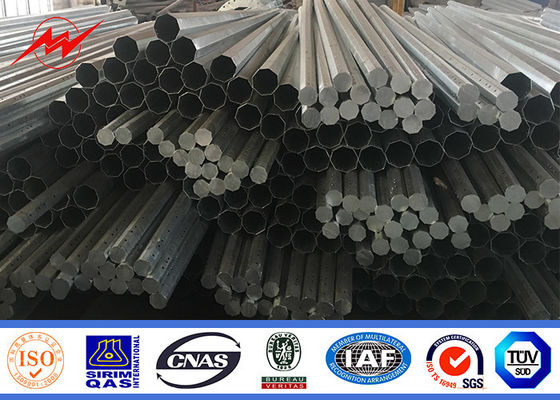

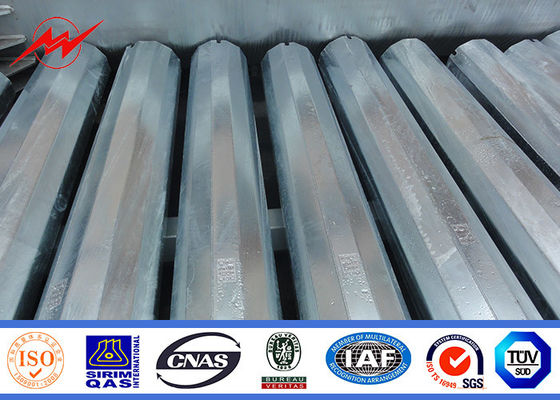

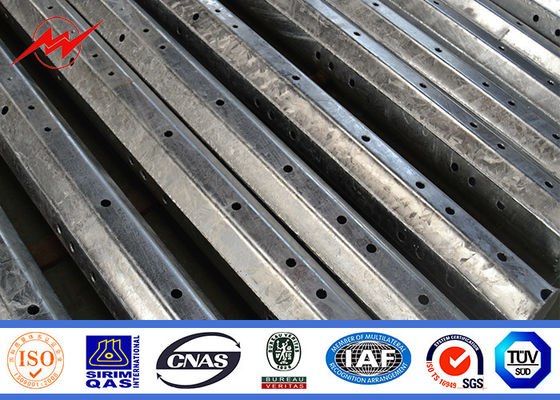

ارتفاع الجهد الكهربائي القطب ل 220kv النقل الكهربائي
مواد: | الفولاذ المدلفن على الساخن ، Q235 ، Q345 ، S235 ، أو حسب الطلب |
ارتفاع القطب | 3 م - 15 م |
الطول | في غضون 16m تشكيل مرة واحدة دون زلة المشتركة |
سمك الحائط | 2.5 ملليمتر -20 ملليمتر أو اختياري |
شكل القطب: | جولة ، مضلع ، مثمن ، مخروطي |
نوع الذراع: | ذراع واحدة ، ذراع مزدوج ، أو حسب طلب العملاء |
الوضعية: | الطريق ، شارع ، الشارع ، الطريق السريع ، بارك ، مربع |
نطاق درجة حرارة | -35 درجة مئوية ~ + 45 درجة مئوية |
أقصى سرعة الرياح | ضغط الرياح Aganist من 160Km / ساعة |
شنت لوحة قاعدة | لوحة القاعدة مربعة أو مثمنة أو مستديرة الشكل مع فتحات ذات فترة زمنية محددة لبراغي التثبيت والبعد حسب متطلبات العميل. |
شنت الأرض | طول دفن تحت الأرض وفقا لمتطلبات العملاء. |
يشمل برج الطاقة الكهربائي برج الصلب ذو الزاوية ، والصلب الأنبوبي المدبب ، وإطار محطة المحولات ، وإطار محطة الطاقة ، إلخ.
برج الطاقة الكهربائي هو إطار الهيكل الصلب للأسلاك الكهربائية ، مع الحفاظ على مسافة حكيمة من أسلاك النقابة والمباني على الأرض. وفقًا للمظهر ، يمكن تقسيم برج الطاقة إلى برج من النوع الزجاجي ، وبرج من نوع رأس القط ، وبرج من نوع شانغ ، وبرج من نوع جان وبرج دوليفي. على أساس التطبيق ، يمكن فصل برج الطاقة ببرج من النوع الشدولي ، برج من النوع الخطي ، برج من نوع الزاوية ، برج من نوع النقل ، برج طاقة من النوع الطرفي وبرج كهربائي من النوع المتقاطع. إن ميزة التصميم لكل البرج هي هيكل الجمالون الفضائي ، الذي يتكون من فولاذ ذو زاوية أحادية الأضلاع ، مصنوع من مواد Q235 (A3F) و Q345 (16Mn) واستخدام الترباس الأسود من قوة القص لتوصيل أجزاء القطب. يتكون البرج أساسًا من فولاذ زاوية ، وربط صفيحة فولاذية وبرغي ، وبعضها جزء مكوّن من لحام الصفيحة الفولاذية ، كقدم للأعمدة. الجزء البرج البسيط الذي يجعل مقاومة التآكل الزنك الساخنة والنقل والبناء والتركيب سهل للغاية. عادة ما تستخدم أغلال على القطب الرئيسي للبرج الذي يبلغ ارتفاعه أقل من 60 مترًا لراحة العمال للارتقاء.
برج الأنبوب الفولاذي يستخدم بشكل رئيسي بين خطوط نقل الجهد العالي ، مع وضع قضيب الصواعق معلقًا في الأعلى ، حيث يتم ربط جسم برج الصاعقة بذراع متقاطع له مكان تعليق الأسلاك. السطح المتقاطع للبرج مستطيل ، أما محور تقاطع البرج والذراع المتقاطع فهو زاوية 0 إلى 90 درجة. في التطبيق العملي ، يمكن حفظ المواد الخام من تقصير محيط سطح التقاطع عن طريق تحمل أقصى لحظة الانحناء من محور تقاطع سطح مستطيل.
